Расчет диаметра трубы для прокладки кабеля

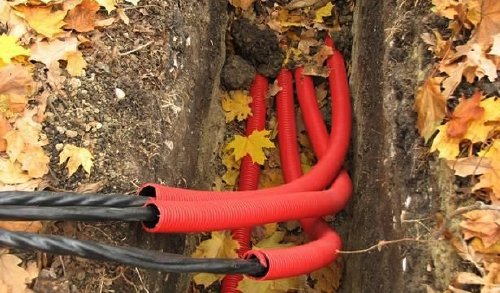

Закладка кабеля в защитные пластиковые трубы производится, когда необходимо защитить кабель от воздействия блуждающих токов, агрессивных грунтов и от механических повреждений. Прокладка кабеля в ПНД (ПВХ) трубе часто практикуется при монтаже силовых линий.
В случае, если при прокладке кабеля пересекаются дороги, трубопроводы и прочие коммуникации, использование защитной пластиковой трубы является обязательным.
Наиболее распространенные виды труб, используемые для прокладки в них кабеля:
Бетонные
Железобетонные
Асбестоцементные
Керамические
Чугунные
Пластиковые (ПНД, ПВХ)
Наиболее практичными и распространенными являются электротехнические трубы ПНД, которые используются, как для телефонных кабелей, так и для силовых проводов и кабелей. Популярность данных трубы обуславливается невысокой ценой, удобством транспортировки (труба ПНД легкая) и монтажа, к тому же, трубы ПНД совершенно безвредны для окружающей среды и человека — не токсична и абсолютно взрывобезопасна.
И так, после того, как был определен тип трубы, который будет использоваться для прокладки кабеля, необходимо рассчитать внутренний диаметр ПНД трубы, подходящий для кабеля.
Как рассчитать условный диаметр электротехнической трубы ПНД для прокладки кабеля?
На практике используется 2 варианта расчета диаметра трубы. Назовем эти варианты нетривиально — простой и сложный:
Простой — не требует специальных расчетов и учета нюансов (тип кабеля, количество проводов в одной трубе, количество и величина поворотов, длина трассы и т.д.) прокладки кабеля. Данный способ, естественно, допускает некоторую погрешность в точном определении внутреннего диаметра трубы для прокладки кабеля.
Сложный — необходимы расчеты и определения группы и шифров сложности кабельной трассы, учет типа кабеля и т.д.
Простой способ расчета минимального диаметра трубы для прокладки кабелей и проводов
Расчет производится по формуле в зависимости от группы сложности прокладки (формула используется при прокладке одного кабеля в трубе):
Группа I:
dвн ≥ 1,65*dкаб
Прямые участки 100 м.; участки 75 м. с одним поворотом 90° или двумя большими углами; участки 50 м. с двумя углами 90° или тремя большими углами; участки 40 м. с тремя углами 90° или тремя большими углами; участки 30 м. с четырьмя углами 90° или пятью большими углами;
- Группа II
dвн ≥ 1,4*dкаб
Прямые участки 75 м.; участки 50 м. с одним углом 90° или двумя большими углами; участки 30 м. с двумя углами 90° или тремя большими углами; участки 20 м. с четырьмя углами 90° или пятью большими углами;
Группа III
dвн ≥ 1,25*dкаб
Прямые участки 50 м.; участки 30 м. с одним углом 90° или двумя большими углами; участки 20 м. с двумя углами 90° или тремя большими углами; участки 10 м. с четырьмя углами 90° или пятью большими углами.
где dвн — внутренний диаметр ПНД трубы, мм, dкаб — наружный диаметр кабеля, мм
На практике большинство проектировщиков используют усредненный коэффициент — 1,4, без учета группы сложности |
Важно: торговые организации и производители электротехнической трубы ПНД указывают в своих каталогах и прайс-листах внешний диаметр трубы: 16, 20, 25, 32, 40 и т.д. Расчет внутреннего диаметра трубы очень прост:
dвн= dнар-(e*2),
где dвн – внутренний диаметр трубы, dнар – наружный диаметр трубы, e – толщина стенки трубы.
Пример. Труба техническая ПНД 110х8,1 мм
110-(8,1х2) = 93,8 мм
Для расчета внутреннего диаметра трубы ПНД при прокладке в ней нескольких кабелей с одинаковыми или разными диаметрами используются следующие формулы:
где dвн - минимальный внутренний диаметр трубы, dкаб — диаметр кабеля (или его максимальный поперечный размер), dкаб1, dкаб2 и n1, n2 — диаметры кабелей и их количество. Для плоского кабеля в формулу необходимо подставить его ширину деленную на 2.
Для более детального расчета, при котором учитываются все нюансы прокладки кабеля в трубе, Вы можете воспользоваться инструкцией по монтажу электропроводок в трубах.
