Монтаж полиэтиленовых труб
Трубы из полиэтилена пользуются большой популярностью. Их можно встретить в системах отопления, водоснабжения, канализации, а также в различных технологических установках. Высокое качество и долговечность, доступные цены и универсальность обеспечивают большой спрос на полиэтиленовые трубопроводы. Однако для правильного функционирования системы необходимо осуществить ее грамотный монтаж, о способах которого будет рассказано в данной статье.
Соединение полиэтиленовых труб с трубной арматурой или между собой бывает двух типов:
- Неразъемное — не подлежит разборке на весь период эксплуатации.
- Разъемное — обеспечивает возможность разборки и изменения конфигурации трубопровода.
Стыковая сварка
Сварка встык применяется для труб диаметром не менее 63 мм. Неразъемное соединение методом стыковой сварки — многоступенчатый технологический процесс, требующий высокого профессионализма рабочих и использования спецоборудования. Однако у этого метода масса достоинств:
- в процессе не используются дополнительные элементы (фитинги и др.);
- один сварной шов имеет одинаковую прочность со всем телом трубы;
- сварка встык обеспечивает полное сохранение гибкости, присущей полиэтиленовым трубам.
Такой способ позволяет производить сварку труб на поверхности перед укладкой в траншею. Метод применим и для бестраншейной реновации: замена посредством разрушения старой и одновременной прокладкой новой трубы.

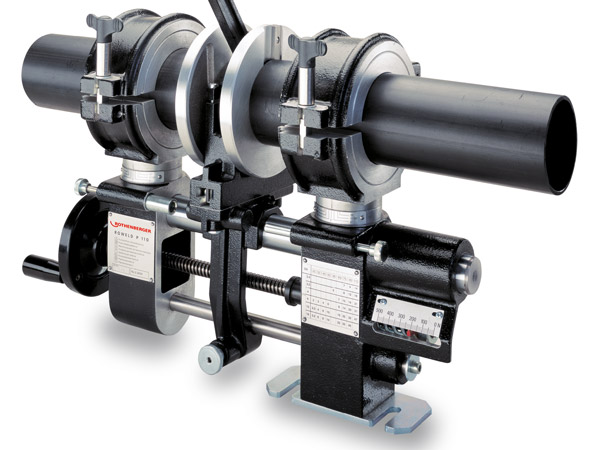

Стыковая сварка проводится в несколько этапов:
- Концы труб (или трубы и стыкового элемента) укладываются в центратор сварочной машины.
- Производится фиксация и выравнивание труб, очищение торцов хлопчатобумажной тканью и обработка на торцующем устройстве.
- После получения равномерной стружки (по толщине до 0,5 мм) проверяется параллельность торцов. При необходимости производится вторичная механическая обработка.
- Затем осуществляется нагрев стыков при помощи специального нагревательного инструмента. При достижении требуемой температуры нагревающий элемент извлекается из зоны соединения.
- На последнем этапе осуществляется постепенное прижатие деталей до установленных технологией значений. Давление сохраняется до полного охлаждения шва.
Соединение с помощью компрессионных фитингов
В трубопроводах небольших диаметров (до 50 мм) в случаях, когда фланцевые соединения или стыковая сварка неосуществимы или экономически нецелесообразны, используются компрессионные фитинги. Такой способ удобен для соединения как полиэтиленовых труб между собой, так и с другими материалами.
Установка компрессионных (обжимных) фитингов — ответственная задача. Срок службы трубы в целом зависит от качества монтажа фитингов.
Конструктивно фитинг состоит из следующих элементов:
- корпус;
- зажимное кольцо;
- уплотнительное кольцо;
- запрессовывающая втулка;
- гайка-крышка.
Фитинги выпускаются полностью готовыми к монтажу. Обжимное и уплотнительное резиновые кольца обеспечивают надежную герметизацию без использования сварочного оборудования. Большие нагрузки приходятся на зажимное кольцо, которое способно противостоять значительным односторонним рывкам и осевым нагрузкам. Конструкция и высокая прочность элемента позволяют избежать разрушения стыка при вибрациях и гидроударах.
При выборе способа соединения полиэтиленовых труб важно учитывать все особенности системы: параметры, назначение, экономическую целесообразность и т.д. Подробнее о методах монтажа вы можете узнать у специалистов ООО «Деловая Труба».
