Wavin – крупнейший европейский производитель систем пластмассовых трубопроводов.

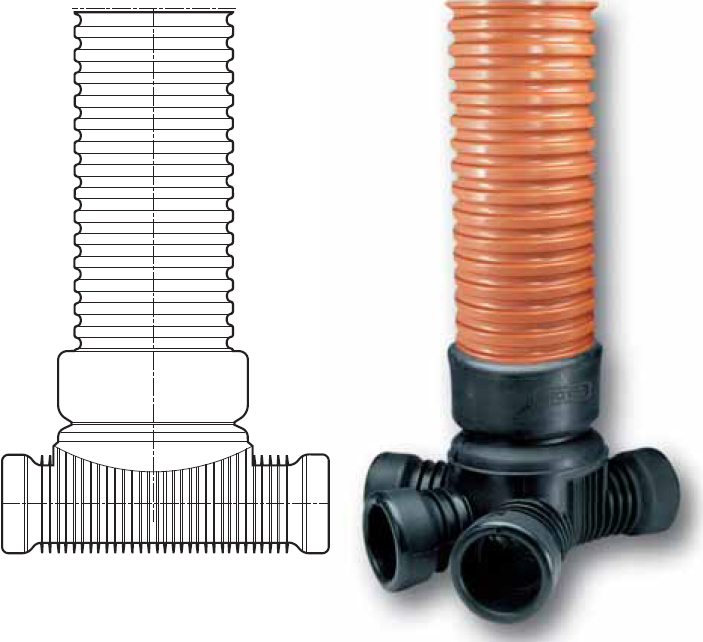

Смотровые колодцы с внутренним диаметром 315 мм и 425 мм Канализационные колодцы Wаvin, в первую очередь, предназначены для установки на канализационных сетях различного назначения (хозяйственно-бытовые, ливневые). Конструкция пластмассовых колодцев разработана с учетом их совместного использования с канализационными трубопроводами Wavin (гладкостенными из ПВХ или двустенными из ПП). Колодцы подразделяются по функциональности в зависимости от возможности доступа обслуживающего персонала. Диаметром меньше одного метра – инспекционные, все работы через которые проводятся с земной поверхности. Спуск персонала в такой колодец невозможен. Диаметром один метр и более – обслуживаемые, для которых эксплуатационные работы возможно проводить как с земной поверхности, так и непосредственно из колодца. Также колодцы могут выполнять функции ливневых, расширительных, перепадных или водомерных.

Скачать прайс-лист на дренажные колодцы Ø 315 и 425 мм

При разработке колодезной конструкции учтены все характерные нагрузки, как статические, так и динамические. Колодцы спроектированы с учетом сезонных изменений в режиме их совместного взаимодействия со вмещающим грунтом (в том числе обводненным).

Смотровые колодцы с внутренним диаметром 315 мм и 425 мм являются канализационными, в которые не спускается обслуживающий персонал.

Технические данные:

колодцы, в которые не спускается обслуживающий персонал
внутренний диаметр трубы 315 мм, 425 мм соответственно
диаметры подсоединяемых канализационных труб из ПВХ и ПП 110-400 мм
возможность выполнения дополнительных подсоединений выше лотковой части колодца при помощи муфт по месту (in situ) диам. 110 и 160
на заказ возможно изготовление шахт колодца вс ввареным на заводе раструбом или патрубком диаметром до 200 мм
лотковые части со встроенным уклоном дна 1,5%
пропускные лотковые части без изменения направления течения сточных вод
соединительные лотковые части с одним боковым притоком – правым или левым
соединительные лотковые части с двумя боковыми притоками – правым и левым
боковые притоки осуществляются под углом 45°. При необходимости подключения под углом 90°, поворот осуществляется при помощи отвода за пределами колодца
регулировка высоты для колодца диам. 315 мм подрезкой гофрированной трубы через каждые 5,0 см, а для колодца диам. 425 мм через каждые 8,0 см
возможность регулировки положения люка различается в зависимости от его типа
возможность использования при очень высоком уровне грунтовых вод
тип засыпки, степень уплотнения грунта – смотри «Инструкция по сборке – колодцы ∅315 и ∅425»
гарантированная герметичность соединений элементов колодца 0,5 бар
класс нагрузки (согласно ГОСТ 3634-99) A15-D400
химическая устойчивость уплотнительных колец пластмассовых элементов (ПЭ, ПП, ПВХ) соответствует ISO/TR 10358
химическая стойкость прокладок соответствует ISO/TR 7620

Конструкция колодцев состоит из трёх основных элементов:

днища с профилированной лотковой частью,
гофрированной трубы, представляющей собой шахту колодцев,
люка.

Колодцы предназначены для монтажа:

в грунтах разных типов
на различных глубинах заложения канализации
при высоком уровне грунтовых вод (до 5 м водяного столба)
в зонах проезда транспорта, включая зоны интенсивного транспортного потока.

Колодцы приспособлены к высоким нагрузкам благодаря:

использованию гофрированной шахтной трубы
оребрению наружных поверхностей элементов конструкции
применению «плавающих» люков, т.е. жестко связанных с дорожным покрытием, а не с телом колодца

В отдельную линейку продукции выделены колодцы Tеgrа, представленные в данном разделе каталога. Они обладают особыми конструктивными преимуществами, основным из которых является возможность регулирования угла наклона раструба на 7,5° относительно собственной оси в любом направлении.

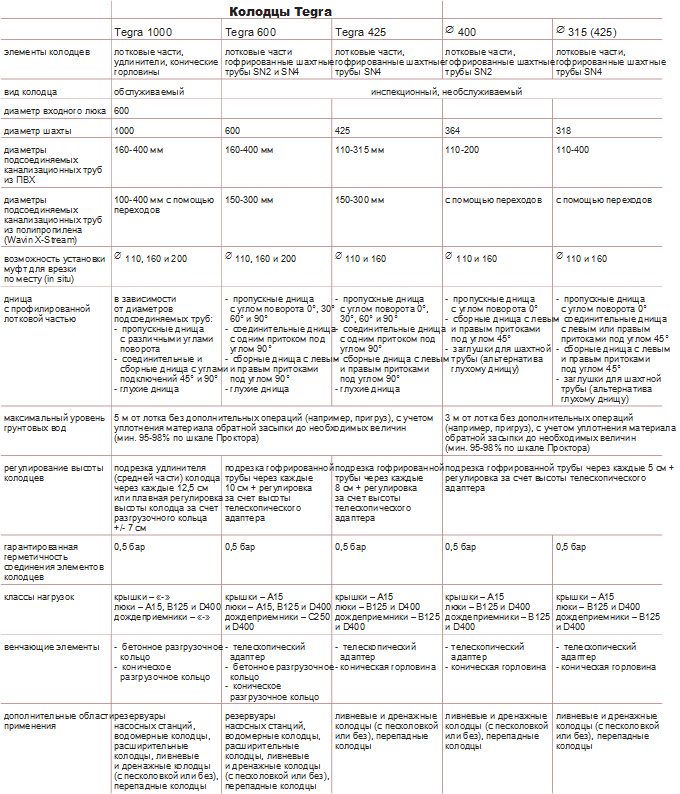

Характеристики колодцев Wavin (подробно).

Большой выбор конфигураций лотковых частей позволяет приспособить колодцы под индивидуальные потребности заказчиков. Возможность подрезки шахтных труб делает возможным применять колодцы на различных глубинах. Использование муфт для врезки по месту („in situ”) делает колодцы универсальными с точки зрения области их применения, позволяя при необходимости за считанные минуты осуществить подключение трубопровода на необходимой высоте с минимальными трудозатратами.

Кроме того, колодцы Wаvin – единственные на рынке отвечают требованиям в отношении гидравлики сточных вод, которые оговаривает датская норма DS 2379.
