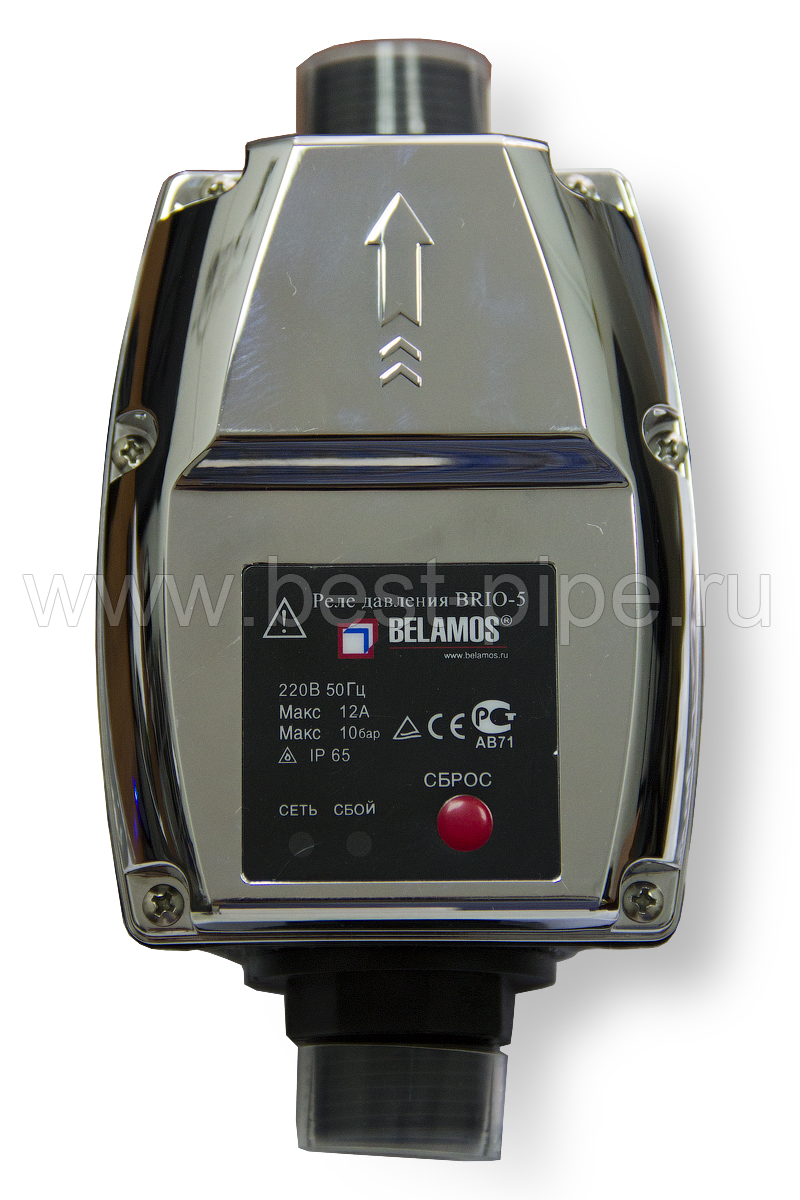

Реле давления Brio-5 BELAMOS
Назначение и принцип работы Brio-5
Вас интересует устройство, гарантирующее автоматическое включение, а также выключение электрического скважинного или поверхностного насоса в условиях максимального давления воды в системе или отсутствии воды на всасывании? Тогда обратите внимание на реле давления Brio-5. Оно обеспечивает защиту от так называемого «сухого» хода насоса. Это означает, что отсутствие воды в скважине или подсос воздуха у поверхностного насоса не может привести к их поломке из-за отсутствия охлаждения. При правильно собранном и подключенном к сети реле, оно должно включить насос на 15 секунд для проверки настроенных условий. Если соблюдаются все необходимые условия, то в дальнейшем данное реле включит насос лишь в случае падения давления, например в результате открытия водопроводного крана.
Цена, руб./шт. с НДС | |
---|---|
Блок управления (реле давления) BRIO-5 Belamos | 4081,00 |
Характеристики:
Производитель | BELAMOS |
---|---|
Максимальная температура воды, °С | 55 |
Максимальный ток, А | 12 |
Максимальная мощность, кВт | 1,1 |
Максимальное давление, бар | 10 |
Напряжение питания, В | 220-250 |
Регулируемый диапазон давления, бар | 1-3,5 |
Класс электрической защиты | IP65 |
Кабель для подключения к электросети в комплекте, м | 1,5 |
Следует учитывать, что давление, при котором реле belamos brio 5 срабатывает на включение, регулируется в довольно широких пределах: от 1 до 3,5 бар (атм.). Однако важно подчеркнуть, что по максимальному давлению данное реле не работает: иначе говоря, насос будет накачивать давление до максимально возможного. Однако при этом сработает предусмотренная конструкцией реле брио-5 функция остановки насоса на сухой ход. Причина заключается в том, что остановка на «сухой ход» предусматривает отключение при минимальной подаче. Однако подача также будет минимальна в том случае, если насос образует в гидроаккумуляторе максимально возможное, для себя, давление.
Некоторые потребители перестраховываются и дополнительно к реле давления brio 5 устанавливают реле максимального давления, например, Belamos реле давления PS-02C. Это иногда бывает просто необходимо, потому что современные насосы довольно мощные, и водопроводная система может не выдержать этого давления. Поэтому иногда дополнительные устройства могут очень пригодиться в системах управления.
Следует учитывать, что блок управления brio 5 производит отключение насоса с определенной задержкой. Она составляет от 5 до 7 секунд. Стоит отметить, что данная задержка очень важна и просто необходима для того, чтобы насос не включался слишком часто. Она предотвращает стрекотание механизма, что, несомненно, благотворно влияет на продолжительность работы насоса.
Еще одна важная рекомендация: при малом дебете (поступлении воды в скважину), кроме реле давления brio 5 беламос, желательно установить также и реле плавного пуска. Это не только предотвратит слишком частое срабатывание насоса, но и защитит бытовую сеть. При пуске двигателя насоса, особенно если насос мощный, возникает очень большой пусковой ток - это приводит к сильной просадке напряжения в сети, что может повлечь за собой отключение других приборов.
Монтаж реле

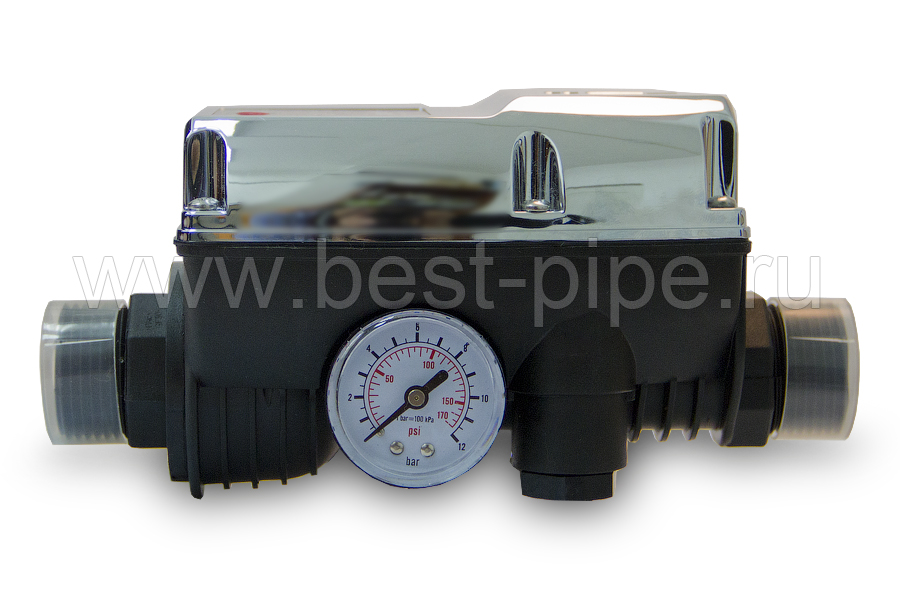

Стоит упомянуть важную особенность: блок автоматики brio 5 имеет встроенный манометр, при помощи которого можно визуально контролировать давление в системе. Подключается brio 5 беламос к системе водоснабжения через резьбу 1" (ПНД трубы 25 или 32 мм).
К сети реле подключается при помощи кабеля длиной в 1,5 метра. Как и любое реле, belamos brio 5 имеет и силовые контакты - то есть те контакты, через которые будет проходить ток к однофазному глубинному или поверхностному насосу. Эти контакты рассчитаны на прохождение через них максимального тока в 12 А. Они рассчитаны на регулируемую мощность в 2,6 кВт, однако в инструкции указана максимально допустимая регулируемая мощность насоса в 1,1 кВт. Это сделано специально, потому как пусковые токи намного выше номинальных.
У данного реле класс защиты IP65, что говорит о том, что оно пылеводонепроницаемое и сможет нормально работать, даже несмотря на струю воды, попадающую на него. Но все же, в связи с тем, что реле это всё-таки электрическое, экспериментировать с этим не стоит.
Нужно помнить о том, что реле способно выдержать давление до 10 бар (атм.), если же предполагается давление выше данного уровня, то в обязательном порядке необходимо поставить перед реле редукционный клапан. Иногда достаточно установки любого подручного гидравлического сопротивления, например шайбы, однако она снижает и максимальный поток.
Реле непривередливо к напряжению в сети, 10% падения или заброса напряжения не повлияет на его работу. А к частоте требования более строгие – 1%.
Максимальная температура перекачиваемой жидкости не более +55°С. Обычно этого достаточно, если вы не собираетесь использовать геотермальные воды.
Заключение
Реле Brio-5 BELAMOS - надежный и просто необходимый прибор для надежной защиты насоса, который эффективно справляется с задачей автоматического регулирования давления в системе водоснабжения.
