Реле давления Grundfos FF4 (TIVAL Sensors)

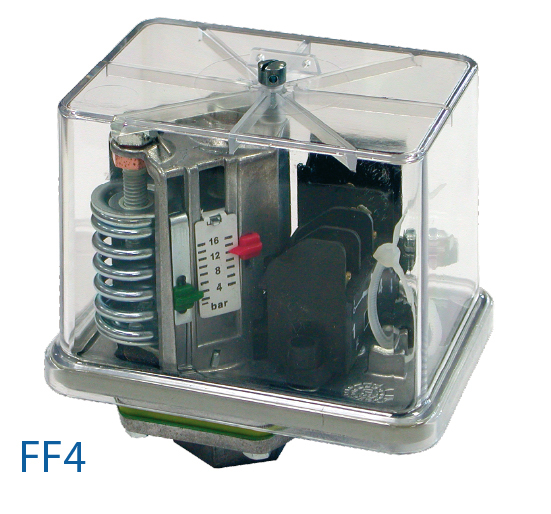

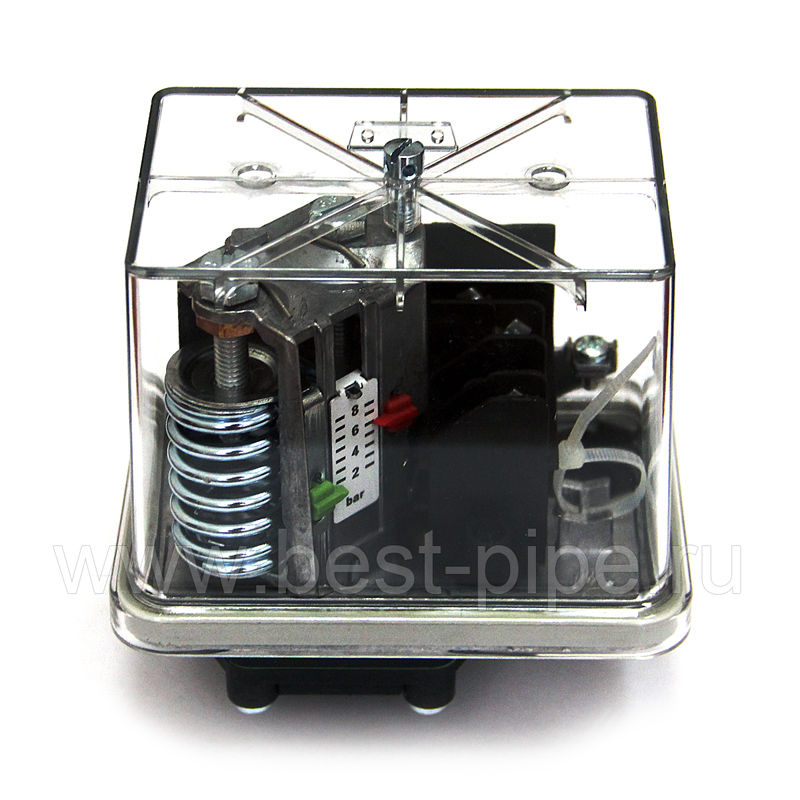

Реле давления FF 4 Grundfos (TIVAL Sensors) способно работать в диапазоне давлений от 0,11 до 32 бар (в зависимости от модели). Реле имеет прозрачную пластиковую крышку, под которой достаточно пространства для удобного подключения проводов. Grundfos FF 4 легко настроить, прибор имеет высокую точность переключения, а также удобную шкалу для считывания показаний настроек.

Цены на реле давления GRUNDFOS (Tival Sensors) FF 4
Изображение	Арт. Tival/Grundfos	Наименование	Цена €/шт. с НДС *
	1010063 / 00ID8952	Реле давления FF 4-4 DAY, 0.22-4.0 bar, G3/8"(f), корпус из полиамида	€ 79.00
	1010062	Реле давления FF 4-4 DAH, 0.22-4.0 bar, G3/8"(f), корпус из силумина	€ 79.00
	1010084 / 00ID8953	Реле давления FF 4-8 DAY, 0.5-8.0 bar, G3/8"(f), корпус из полиамида	€ 83.00
	1010078	Реле давления FF 4-8 DAH, 0.5-8.0 bar, G3/8"(f), корпус из силумина	€ 83.00
* - по курсу ЦБ РФ на день покупки

Применение

Системы и оборудование, использующие сжатый воздух, оборудование для систем водоснабжения, повышения давления, контроля давления масла и др.

Назначение

Выпускаемые реле давления серии FF 4 универсальны в своем применении. Они могут быть использованы для решения широкого круга задач, в том числе:

для осуществления непрерывного контроля и управления давлением жидкостей и газов в системах трубопроводов, в котлах, резервуарах и аппаратах высокого давления;
в составе систем управления различными процессами, систем охлаждения, пневмо- и гидравлических систем и агрегатов;
в устройствах для непрерывного контроля давления масла в системах охлаждения и смазки различных механизмов;
для автоматического переключения двигателей привода компрессоров и насосов, защиты от "сухого хода", например, в системах водоснабжения, для управления работой повысительных насосов, в системах подачи сжатого воздуха.

Функционирование

Давление контролируемой среды, воздействующее на чувствительный элемент, давит на плоскую мембрану. Рычажно-пружинная система обеспечивает возможность с помощью каскадного переключателя с механизмом скакообразного замыкания и размыкания осуществлять переключение без каких-либо вибраций и пульсаций.

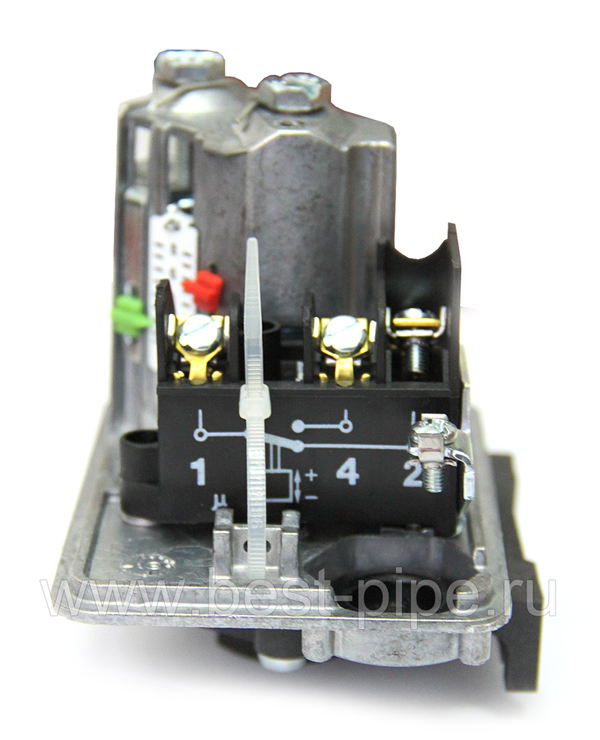

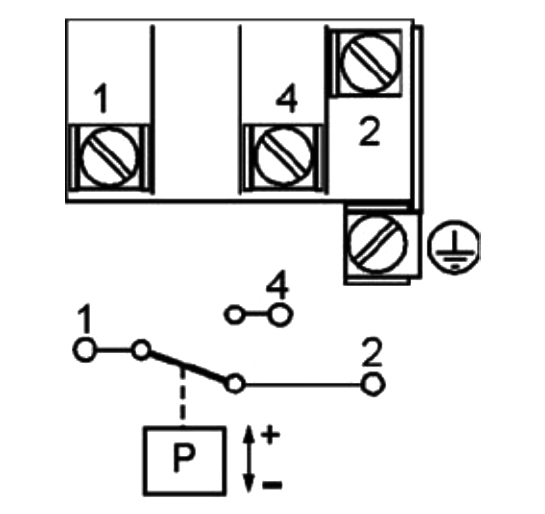

Принцип работы реле давления FF 4 Grundfos (TIVAL Sensors)

Если давление на чувствительный элемент отсутствует, контакт 1-2 замкнут. Это положение может использоваться в качестве сигнала "Включить" для того или иного насоса либо компрессора.

Если величина давления переходит через верхний предел значения переключения, контакт 1-2 размыкается, а контакт 1-4, напротив, замыкается. Это положение может использоваться в качестве сигнала "Выключить" для того или иного насоса либо компрессора.

Контакт 1-2 замыкается снова, когда давление опускается ниже предварительно настроенного нижнего значения переключения.

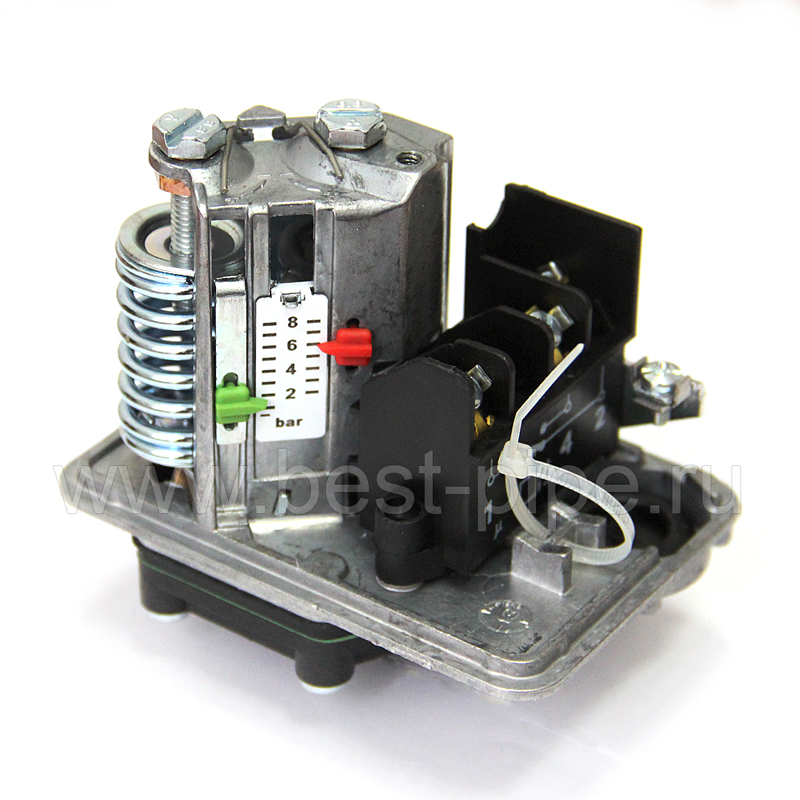

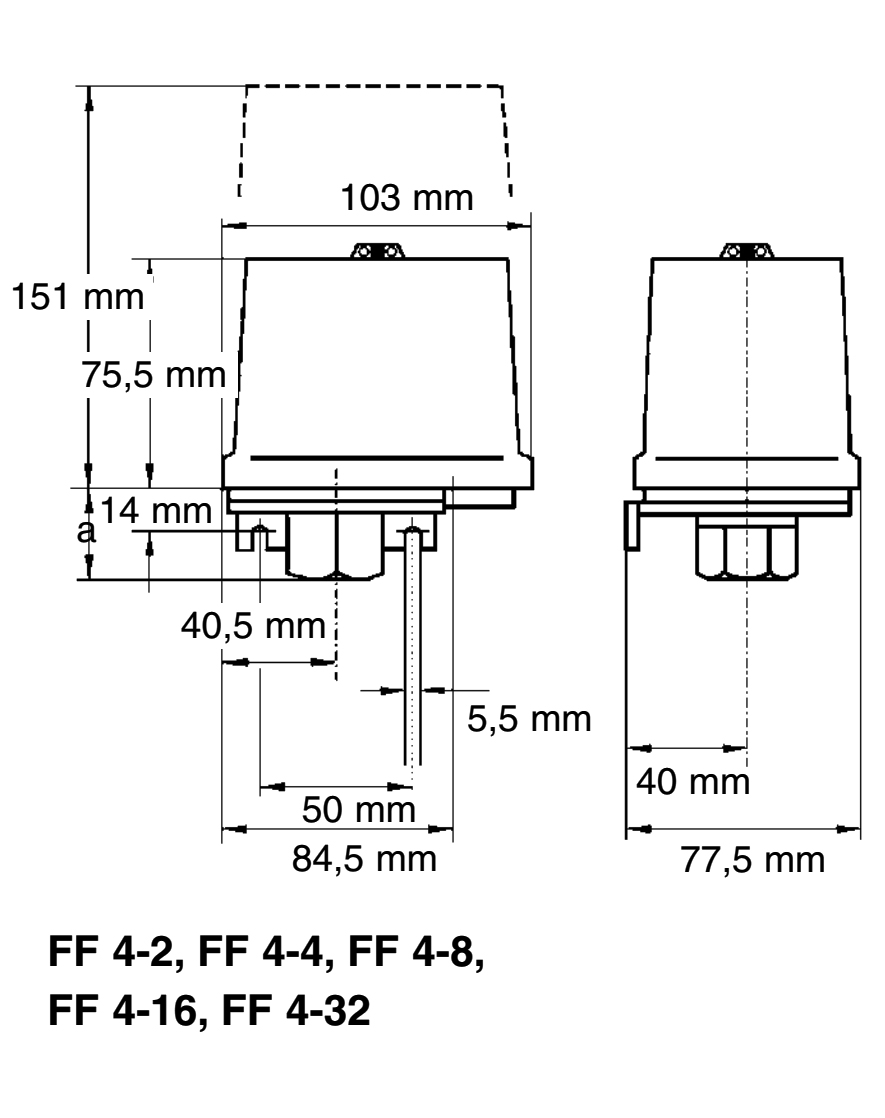

Разъем для подвода давления, датчик давления (чувствительный элемент), переключающий механизм и контакты для электрического подключения аппарата - все это смонтировано на шасси аппарата, выполненного из легкого сплава литьем под давлением. Прозрачная крышка из поликорбаната защищает переключатель и шкалу от воздействия факторов окружающей среды.

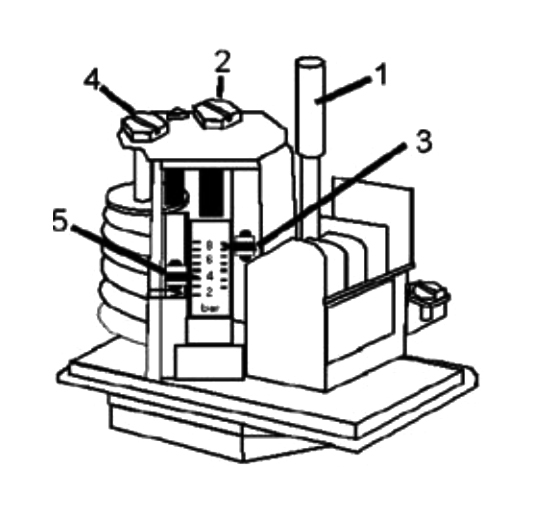

Настройка

Предусмотрена возможность независимой настройки, с помощью обычной отвертки, отдельно верхнего и отдельно нижнего предельных значений переключения. Оба этих значения можно легко считать по имеющейся на приборе шкале.
Вращая винт 2, настраивается верхнее значение давления выключения реле. Индикатором настройки служит красная стрелка 3.
Вращая винт 4, настраивается нижнее значение давления включения, давление выключения при этом не изменяется. Индикатором настройки служит зеленая стрелка 5.

Настройка реле давления FF 4 Grundfos (TIVAL Sensors)

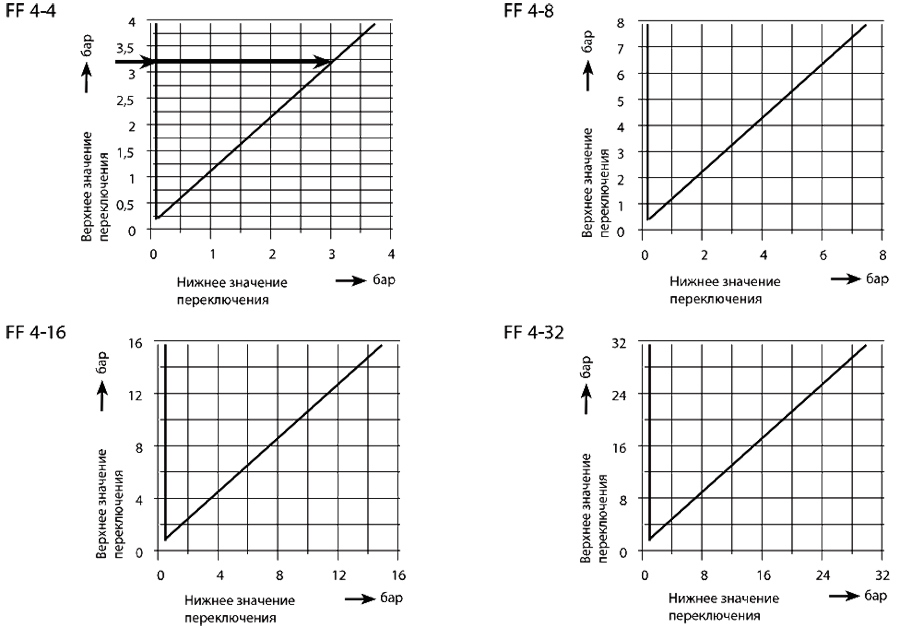

Диаграммы давления

На представленных диамграммах показаны возможные варианты настройки.

Пример по диаграмме реле FF 4-4: Если в качестве верхнего значения переключения установлено давление 3,25 бар, то нижнее значение переключения может быть настроено на величину в пределах от 0,07 до 3 бара (см. стрелку на диамграмме).

Реле давления FF 4 Grundfos (TIVAL Sensors). Диаграммы давления
