Расширительные баки (экспанзоматы) Belamos

Устройство правильной системы отопления

Современные технологии позволяют проектировать и собирать систему отопления, которую впоследствии не понадобится корректировать на протяжении всего отопительного сезона, или даже нескольких лет. Чаще всего сооружается система отопления закрытого типа, т.е. теплоноситель находится под давлением. Для бесперебойной работы системы следует купить расширительный бак, который также носит название "экспанзомат".

Служит такое устройство для компенсации расширения жидкости, находящейся в системе. При нагревании объем теплоносителя существенно увеличивается, и в случае полной герметичности системы отопления, может происходить механический разрыв в более слабых местах, на соединениях или внутри обогревательных котлов.

Вторым названием расширительного бачка является гидроаккумулятор. Гидроаккумуляторы для горячей воды представляют собой металлические емкости из черного металла, сверху покрытые порошковой краской. Покрытие надежно предохраняет узел системы от проникновения ржавчины и коррозии.

Внутри устройства находится резиновая мембрана, которая и наполнена жидкостью из системы отопления и воздуха, объем которого может уменьшаться при нагревании резиновой мембраны. При нагревании происходит одновременное увеличение мембраны и сужение воздуха, тем самым обеспечивая возможность жидкости увеличиваться до определенного размера. Поэтому при проектировании такой важной коммуникации, как отопление помещений следует правильно подбирать объем расширительного бачка.

По общим расчетам купить экспанзомат нужно не менее 8-10% от общего объема теплоносителя в работающей системе. Если подбор будет выполнен неправильно, тогда может произойти несколько важных моментов, знать о которых следует заранее.

1. Если подобран бачок меньшего объема, например, расширительный бак 8 л, а в системе находится более 100-120 литров, то могут происходить различные аварийные ситуации по разрыву труб и батарей.
2. Если подобран бачок заведомо большего размера, то эффективность его работы снижается практически до нуля, так как существенного влияния на общую работоспособность он не оказывает. Происходит необоснованное завышение стоимости оборудования при низком или полном отсутствии целесообразности его установки.

Среди большого разнообразия выпускаемого оборудования легко подобрать именно тот, который подходит для установки в конкретную систему. Встречается расширительный бак 12 л и расширительный бак 19 л, такие варианты наиболее востребованы в бытовых системах. Рабочие параметры давления составляют от 0,15-0,2 Мпа до максимального, на котором они будут функционально выполнять свои задачи – 0,8 Мпа. Их небольшие габариты (200*333 мм для версии 12 л, у 19 л – 270-305 мм) позволяют устройствам не занимать много места в бытовых котельных индивидуальных домов и квартир.

Способы установки и монтажа

Место установки особой роли не играет, расширительный бак 24 л можно установить на подаче воды или обратке. Изменяются только настройки, поскольку разное давление теплоносителя. Предпочтительное место установки – на обратной трубе, потому как в этом месте менее жесткие условия эксплуатации, меньшие перепады температур, поэтому резиновая мембрана не так изнашивается и герметичность сохраняется. Исходя из этого, продлевается и срок службы такого устройства.

Технология размещения предусматривает несколько вариантов, а какой выбрать - зависит от типа отопительной системы и места, где его можно поставить. Расширительный бак 36 л размещается вертикально или горизонтально, но обязательно гидравлический выпуск должен располагаться наверху бачка, чтобы не происходило скопления воздуха в гидрочасти. Приподнимать его наверх нельзя, чтобы он на некотором участке отопления не находился на верхней точке.

Для более объемных площадей используется расширительный бак 50 л, но технические параметры у него такие же, как у других баков: нормальное рабочее давление – 0,15 Мпа, не теряет своей работоспособности до 0,5 МПа, работает при температуре жидкости от -10° С и до +110° С.

Различия в конструкциях

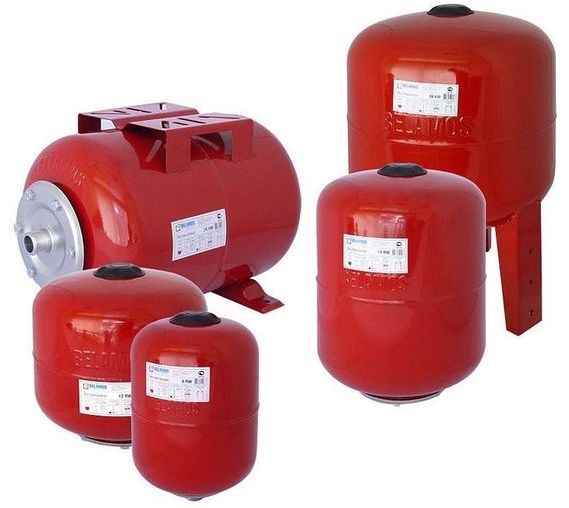

Расширительный бак (экспанзомат) BELAMOS относится к типу мембранных расширительных баков, в которых мембрана является несъемной. Существуют и другие модели – баки с фланцевыми соединениями и мембранами. Такие агрегаты предусматривают замену резиновой мембраны при ее износе. Следует отметить, что данные устройства внутри ничем не покрыты и не защищены.

Расширительный бак мембранного типа рекомендуют устанавливать с монтажным краном. С его наличием монтаж/демонтаж узла будет проходить гораздо легче и слив системы при ремонте или замене вовсе не понадобится выполнять. Важно также подчеркнуть, что при монтаже системы отопления закрытого типа следует уделять должное внимание завоздушиванию всей системы.
