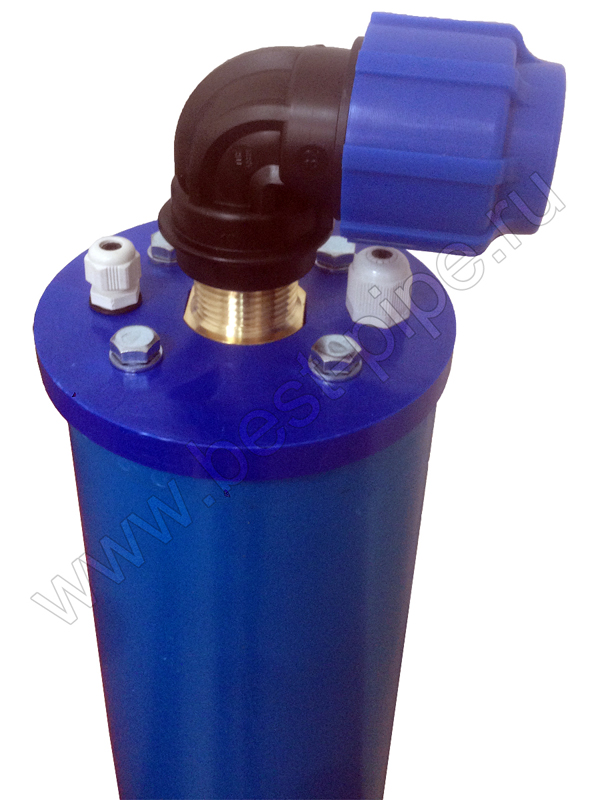

Оголовок скважинный внутренний 110-115 мм

Скважинный оголовок или концевая часть скважины является той деталью, которая предназначена для полной герметизации скважинного устья, в которое устанавливается помпа. Данный оголовок для скважины изготавливается из пластика. Рассчитана эта деталь для подвешивания тяжелых насосов, с нагрузкой до 200 килограммов. Данное приспособление надежно защищает колодец от засорения грунтовыми водами, они туда вообще не попадают, а также от посторонних предметов. Еще он способствует увеличению дебета не слишком глубоких песчаных скважин. Это возможно благодаря появляющемуся в проеме разряжению во время рабочего процесса помпы. Этот оголовок может с помощью зажима закрепить помпу, тем самым упростив эксплуатационные действия технического колодезя.

Устанавливается эта концевая часть скважины затягиванием болтов, которые сжимают резиновый уплотнитель, находящийся между прижимным контрфланцем и люком. Сварка здесь отсутствует.

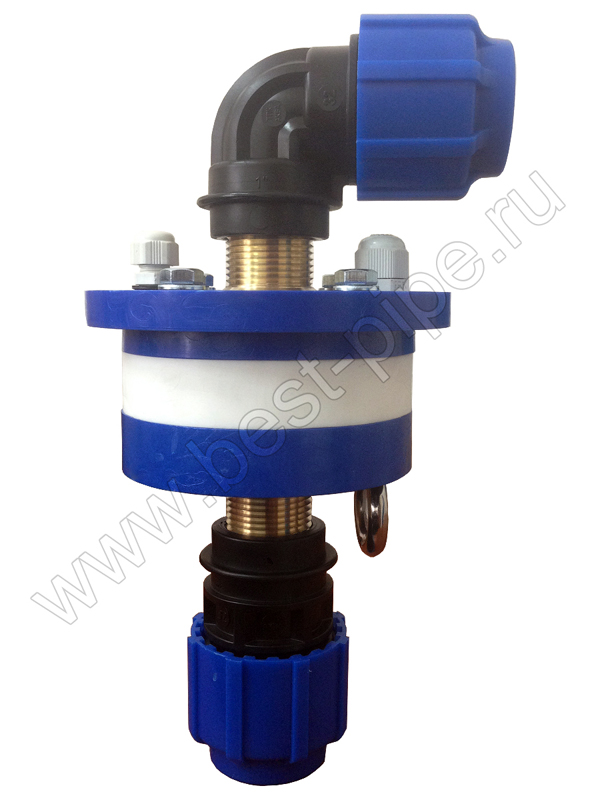

Устройство оголовка скважинного 110-115

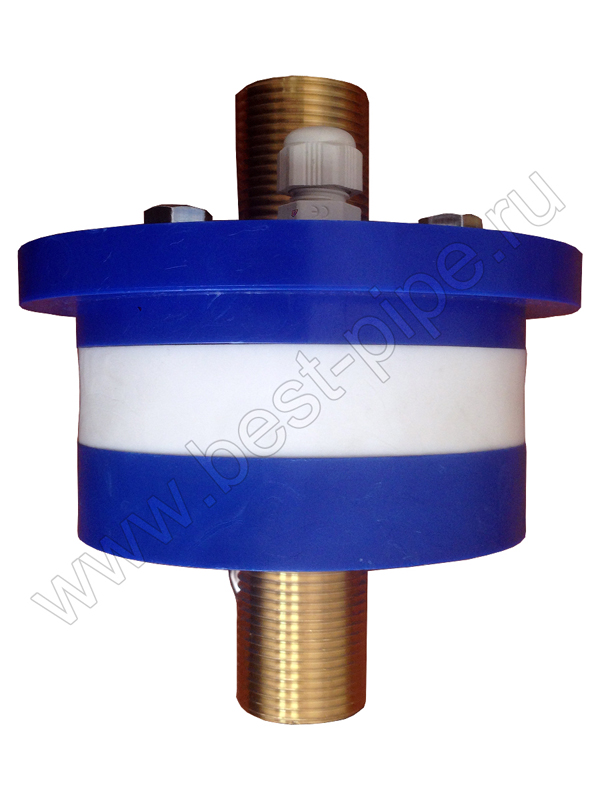

Оголовок скважинный состоит из четырех элементов. Первый элемент – это мощный люк, второй – прижимное кольцо. Третьим элементом является хорошо прорезиненный уплотнитель, и четвертым, последним – комплекция из щеколд, которых там четыре. Также в комплекцию вместе со стяжными блоками находятся шайбы и контргайки.

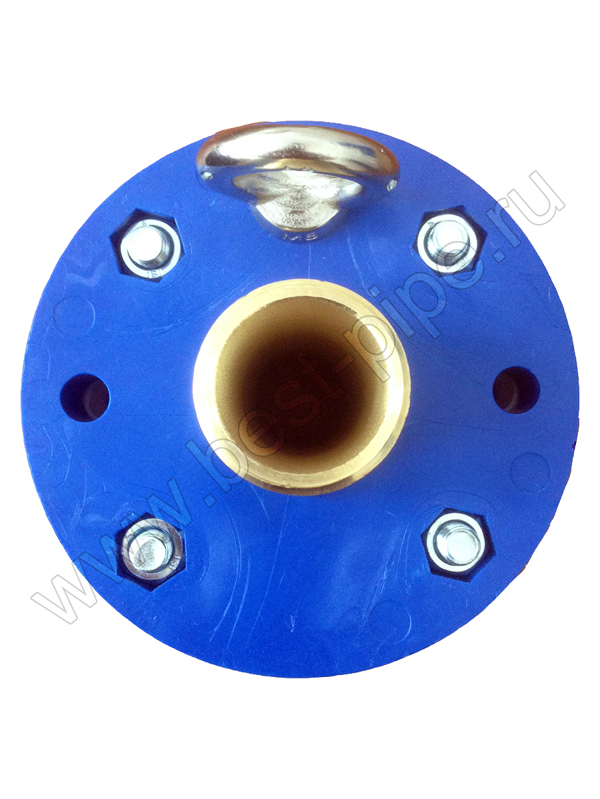

На люк оголовка крепятся:

• Нижний рым-болт (одна штука)
• Кабельные вводы из пластика (один или два, все зависит от модели)
• Резьбовой выход из латуни на 1"

Установка концевой части колодца

Перед тем, как устанавливать оголовок, обрежьте обсадную колонну перпендикулярно его оси. Хорошо зачистите место среза, и не забудьте зачистить трубу с наружной стороны. Затем нанесите грунтовку и краску с антикоррозионными свойствами. Затем следует подготовка помпы для погружения в колодец. Затем необходимо к карабину расположенному на оголовке прикрепить не задействованный элемент троса. Трос цепляется за рым-болт. Теперь нужно натянуть фланец плоскостью вверх, а прорезиненный уплотнитель или кольцо на скважинную обсадную трубу. После всех проделанных действий опускаете в колодец помпу и устанавливаете люк концевой части отверстия на обсадную трубу, приподнимаете слегка кольцо с фланцем до самой крышки, затем стягиваете болтами люк и фланец.

Применение скважинного оголовка

Благодаря тому, что эта деталь идеально работает с обсадными трубами, ВНУТРЕННИЙ диаметр которых варьируется в диапазоне от 110 до 115 миллиметров, а также тому, что ее можно устанавливать внутрь трубы обеспечиваются следующие моменты:

Скважина отлично предохраняется от попадания в нее разных посторонних предметов. Также туда не проникают и грунтовые поверхностные воды.

Плюс ко всему это гарантирует человеку безопасность. Вероятность воровства того или другого оборудования значительно уменьшается.

Кроме этого, благодаря работе скважинного оголовка 110-115 с обсадными трубами увеличивается надежность подвешивания помпы, и значительно упрощаются эксплуатационные действия технического отверстия.

Также современный скважинный оголовок делает внешний вид отверстия более эстетичным.

Особенности скважинного оголовка

• Герметичная конструкция. Он устроен таким образом, что его конструкция является на 100% герметичной. Это происходит после сжатия люка и фланца, между которыми расположено прорезиненное кольцо (уплотнитель) которое и делает конструкцию корпуса герметичной и надежной.
• Установка этой концевой части не требует работы сварщика. Чтобы его установить, нужно всего лишь крепко затянуть болты.

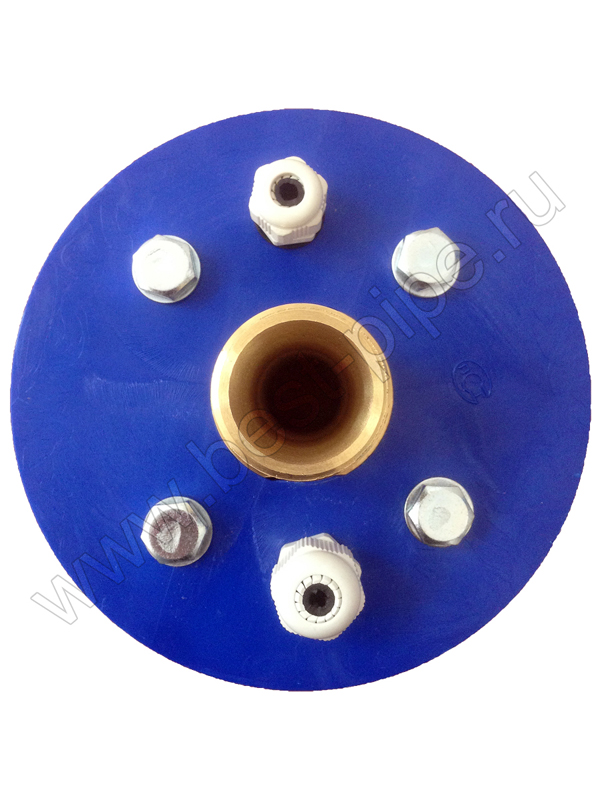

• Этот оголовок скважинный герметичный оснащен двумя само герметичными вводами. Первый ввод служит для ввода в корпус оголовка кабеля, а второй для трубки вентиляции. Такая конструкция делает это устройство универсальной деталью насосной системы.
