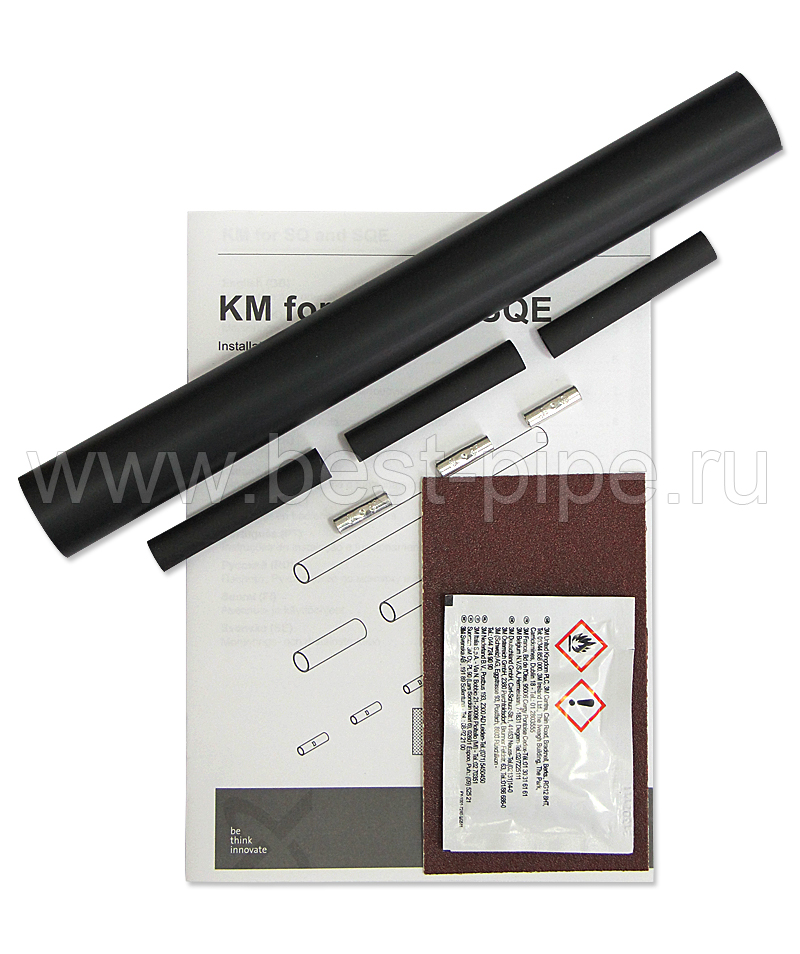

Муфта термоусадочная Grundfos типа КМ для насосов SQ и SQE — 96021473

Применение

Кабельное соединение Grundfos типа КМ применяется для погружных насосов для соединения кабеля двигателя с погружным кабелем (многожильным).

Кабельное соединение подходит для кабеля из полиэтилена, PVC, синтетической резины, натуральной резины при напряжении питания до 1000 В и поперечном сечении провода от 1,5 до 6,0 мм2.

• Муфта термоусадочная 3M (компл.)
• Муфта термоусадочная 4х1,5...2,5 мм2 (Россия)

Соединение кабелей

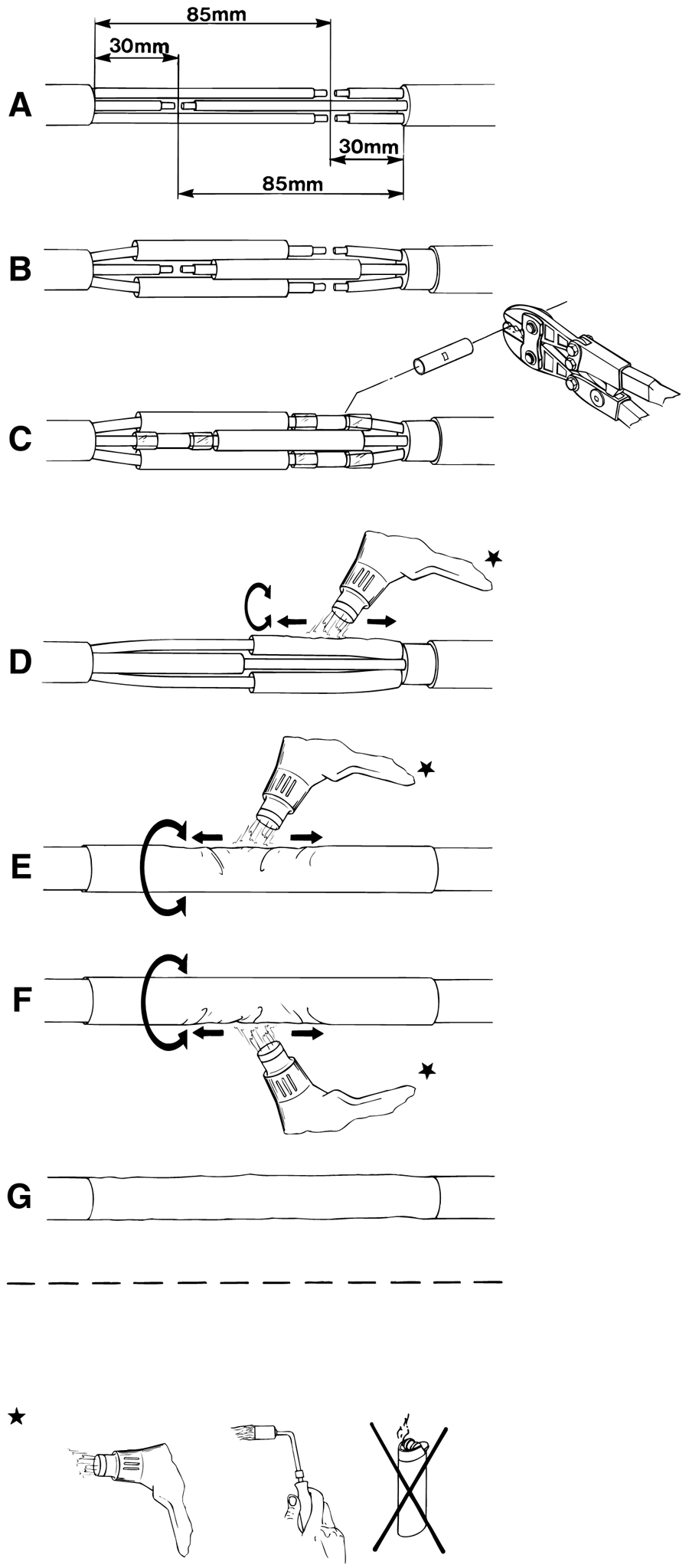

Зачистите и отрежьте оба кабеля, как показано на рис. А. Провода и оболочка должны быть обезжирены салфеткой на обеих сторонах соединения. Оболочка обоих концов кабелей должна быть зачищена прилагаемой наждачной бумагой на длине примерно 150 мм. Внимание: Избегайте продольных царапин на кабеле. Наденьте внутренние муфты через провода и внешнюю муфту через кабель, см. рис. В. Провода должны быть соединены между собой методом прессовки, см. рис. С. Для этого используйте прессовые щипцы. Надвиньте внутренние муфты на соединения и прогрейте до усадки, см. рис. D. Процесс идет правильно, если клеевой состав выступает с обоих концов опрессованной муфты. Надвиньте наружнюю муфту на соединение и прогрейте до усадки, см. рис. E и F. Дайте соединению остыть до нормальной температуры, только после этого оно может быть подвергнуто механической нагрузке, см. рис. G.

Руководство по монтажу и эксплуатации (.pdf, 1.73 мб)
