Комплексное решение автоматизации на баке Джилекс «КРАБ»

Комплексное Решение Автоматизации на Баке «КРАБ» (автоматическая система поддержания давления и фильтрации воды) предназначена для автоматического управления включением и выключением однофазных насосов с поддержанием заданного давления в системах водоснабжения и предварительной фильтрации воды.

«КРАБ» максимально упростит создание автоматической системы водоснабжения частного дома:

содержит все необходимые элементы автоматического управления насоса;
не требует настроек насоса и оборудования - просто подключите к розетке;
позволяет подключаться в любом удобном месте магистрали вне зависимости от направления потока воды.

Цены на Джилекс «КРАБ»
Артикул	Наименование	Цена за шт., руб.
9029	КРАБ 24	6 030,00
9030	КРАБ 50	8 000,00

Цены на Джилекс «КРАБ-Т»

Артикул	Наименование	Цена за шт., руб.
9090	КРАБ-Т 18	5 340,00
9091	КРАБ-Т 50	8 000,00
9092	КРАБ-Т 100	13 020,00

Рабочей средой системы «КРАБ» является вода. Температура перекачиваемой воды: от +1°С до +35°С.

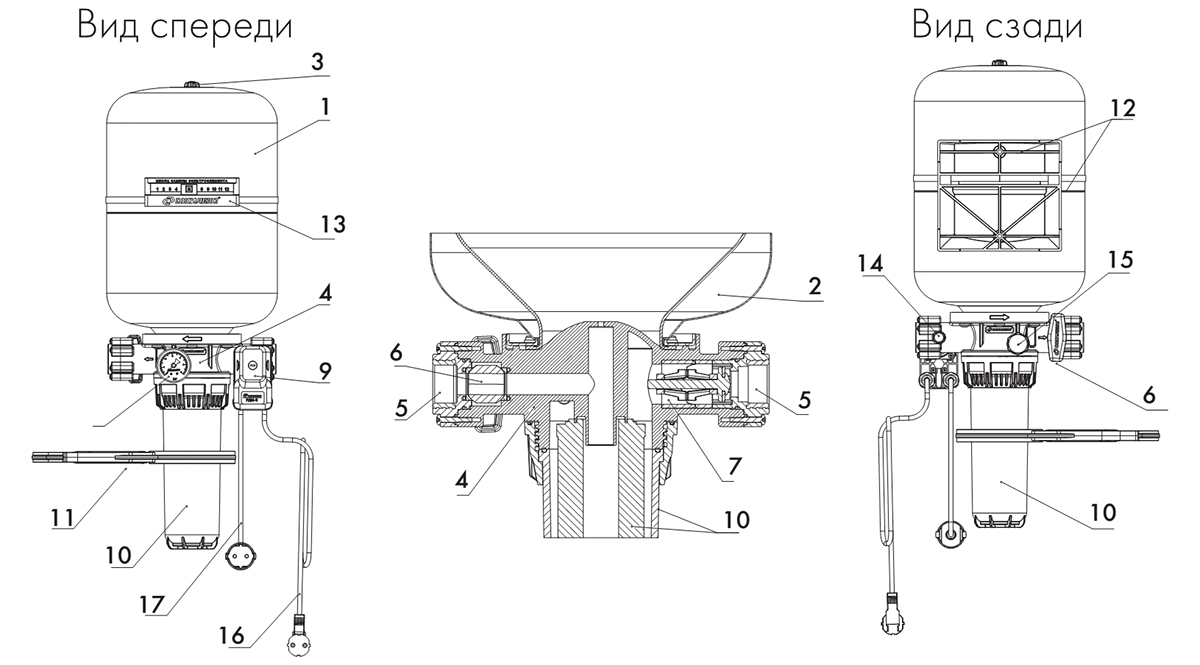

«КРАБ» состоит из следующих частей (см. рис. 1):

гидроаккумулятора (1) со сменной мембраной (2), изготовленной из бутилкаучука и воздушного клапана (ниппеля) (3);
пластикового корпуса (4) с местом крепления гидроаккумулятора и наружной резьбой крепления гайки колбы; двумя резьбовыми штуцерами с внутренней резьбой 1 дюйм (5), шаровым краном (6) и обратным клапаном (7);
манометра (8);
реле давления с выводами для подключения электропитания и насоса (9);
пластмассовой колбы с фильтрующим картриджем и сливной пробкой (10);
ключа для замены фильтрующего картриджа (11);
кронштейна со стальным хомутом для крепления «КРАБ» к вертикальной поверхности (12);
площадки со шкалой (датировкой) и ползунком (13) для фиксации месяца замены фильтрующего картриджа (далее по тексту - фильтрующий элемент);
заглушки 1/4" (14) и 3/4" (15) для реализации возможности реверса подачи воды;
силового кабеля с штепсельной вилкой (16) и силового кабеля с розеткой (17) для подачи электрического тока напряжением 220В±10% к насосу.

Система «КРАБ» автоматически включает насос при падении давления в системе водоснабжения ниже нижнего порога настройки реле (например, 1,4 атм), насос начинает работать и подавать воду. При закрытии всех точек водоразбора насос продолжит работу, пока не заполнит водой гидроаккумулятор и давление в системе не возрастет до верхнего порога настройки реле (например, 2,8 атм). Тогда реле давления отключит насос. При следующем открытии точки водоразбора вода будет поступать из гидроаккумулятора. Избыточное давление воздуха, которое образовалось в гидроаккумуляторе, будет вытеснять воду из его мембраны, и давление в системе водоснабжения начнет падать. При падении давления ниже нижнего порога настройки реле (например, 1,4 атм), реле давления вновь включает насос. Для 1-2 точек водоразбора - используйте модель с 24 литровым гидроаккумулятором. От 2 и больше - 50 л.

Рисунок 1

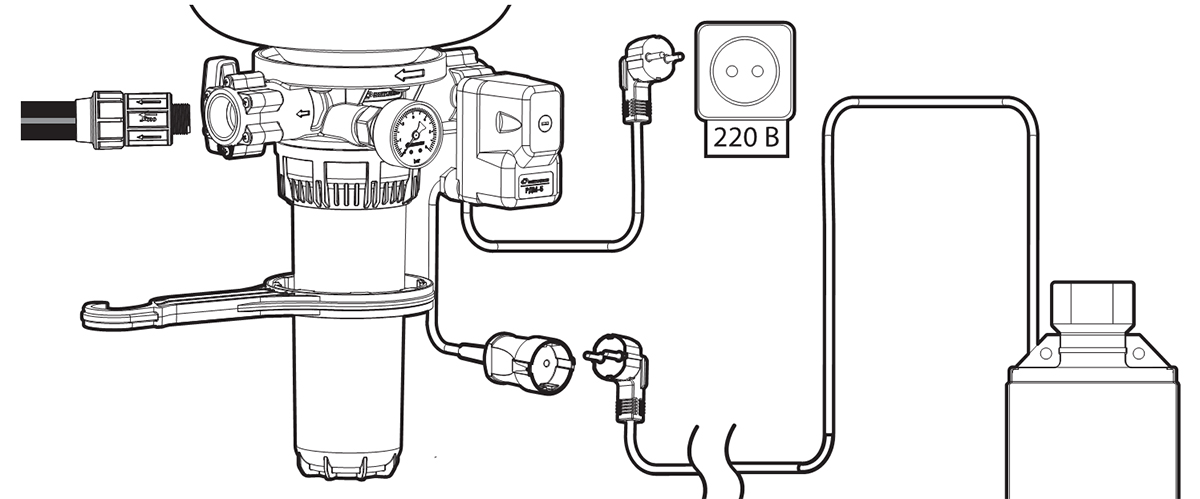

Подключение системы «КРАБ» к источнику электропитания

Инструкция на Джилекс КРАБ 24 (Комплексное Решение Автоматизации на Баке) (.pdf 4,12 Мб)
