Саморегулирующийся греющий кабель Freezstop Inside для установки внутри трубы

Секция нагревательная кабельная Freezstop Inside (нагревательная секция) предназначена для защиты от замерзания бытовых трубопроводов, обеспечения их сохранности, качественной и надежной работы. Идеальное решение для обогрева труб небольшого диаметра. Устанавливается внутри трубы с водой или другой неагрессивной средой, а также снаружи трубопровода (опционально).

Комплектация:

Конструкция нагревательной секции

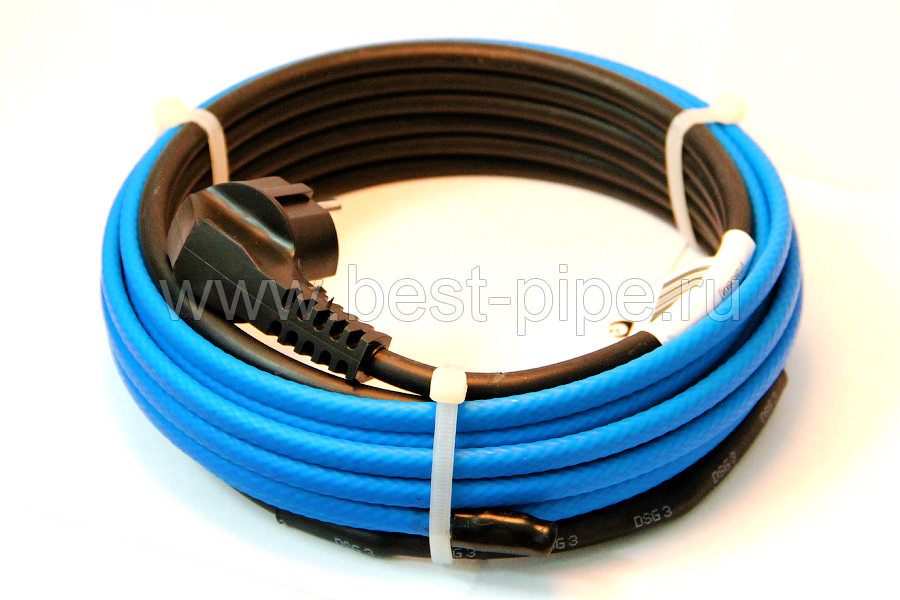

Нагревательная секция состоит из саморегулирующегося нагревательного кабеля, оснащенного трехметровым установочным проводом с евровилкой на конце с одной стороны и концевой муфтой – с другой.

Нагревательный кабель состоит из двух параллельных медных проводников, промежуток между которыми заполнен специальным полупроводящим составом (полупроводящая матрица), изменяющим свое сопротивление в зависимости от температуры обогреваемого объекта. В целях электробезопасности и защиты полупроводящая матрица имеет изоляцию из термопластичного эластомера (ТПЭ), поверх которого наложена оплетка из луженой меди и оболочка из фторполимера. Соединительная и концевая муфты изготовлены в заводских условиях, надежны и герметичны.

Характеристики греющего кабеля Freezstop Inside

Инструкция по монтажу и эксплуатации   (9.82 Мб)

Чтобы трубы не замерзли

Суровые российские зимы создают проблему, которая неведома жителям теплых стран: замерзание водопроводных и канализационных труб. Чем грозит такая ситуация, многие знают по собственному горькому опыту: вода в кранах пропадает, а сама труба лопается. Но теперь эти проблемы можно оставить в прошлом, прибегнув к помощи технологии подогрева труб с помощью греющего кабеля Freezstop Inside (в народе – самрег кабель) Это одновременно очень простая и очень «умная» технология, которая доступна многим. Суть ее такова: два гибких электропровода располагаются параллельно друг другу, а между ними находится специальный полупроводник, в котором под действием электричества и происходит повышение температуры.

Благодаря тому, что греющий провод выполнен герметичным, он может монтироваться как внутри трубы, так и снаружи нее. А чтобы грелась труба, а не воздух или грунт вокруг нее, одновременно с кабелем используется теплоизоляция, вариантов которой сегодня имеется множество. Нагреватель подключается к бытовой электрической сети с помощью евровилки. Таким образом, данная технология имеет неограниченный круг применения – частные коттеджи и многоквартирные дома, офисные и промышленные здания и т. д. Цена на кабель самрег вполне доступная.

При ближайшем рассмотрении

Теперь несколько слов о том, в чем же заключаются технологические особенности описанного нами прибора.

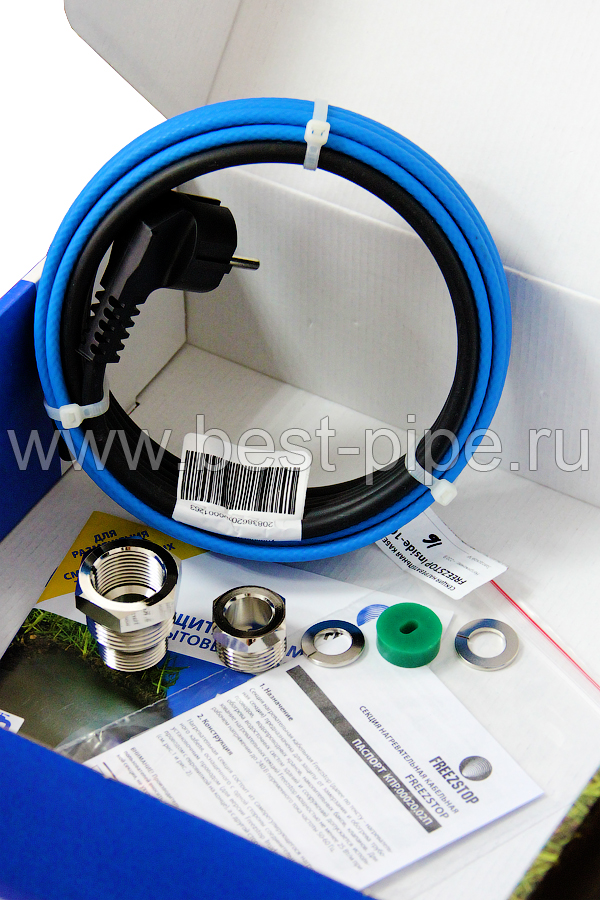

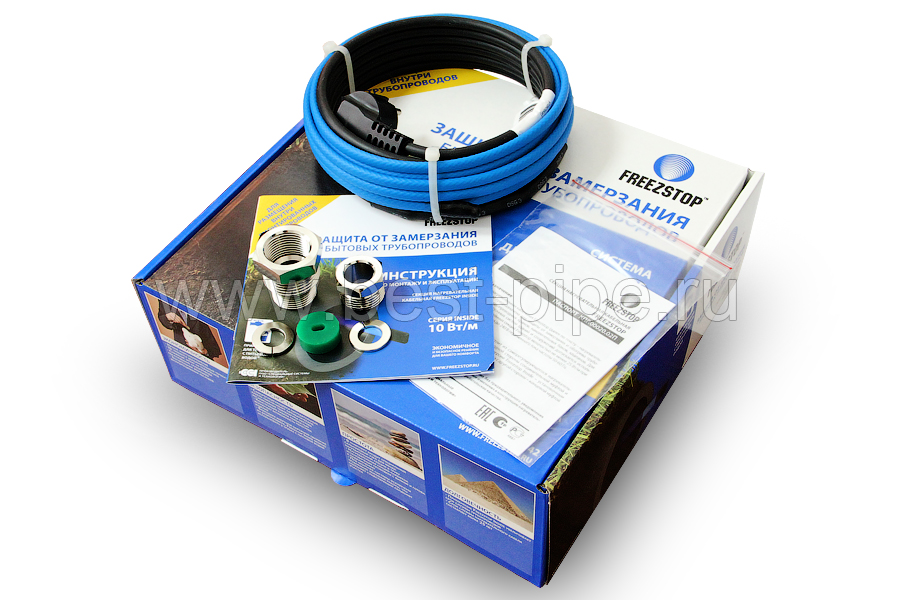

Греющий кабель состоит их нескольких элементов. Это собственно обогреватель длиной от 2 до 20 м, установочный провод, евровилка, а также концевая муфта.

В комплектацию изделия входит также сальниковый узел для введения его в трубу (на случай такого варианта установки).

Если рассмотреть кабель в разрезе, то обнаружатся следующие элементы:

• две токопроводящие жилы;
• саморегулирующаяся полупроводниковая матрица между ними;
• изоляция из термопластичного полимера;
• оплетка из луженой меди;
• наружная оболочка из фторполимера.

Обратим особое внимание на полупроводниковую матрицу кабеля. Это материал, который меняет свои физические свойства в зависимости от температуры окружающей среды: чем она ниже, тем больше он «старается» нагреться, и наоборот. Такая особенность материала обеспечивает автоматическую регуляцию расхода электроэнергии и не дает жидкости в трубе ни замерзнуть, ни перегреться.

Второй момент – материал наружной оболочки кабеля. Фторполимер для нее выбран неслучайно: он не является токсичным, что позволяет использовать изделие с трубами, по которым подается питьевая вода.

Функциональные свойства

Давайте подробнее ознакомимся с техническими характеристиками Freezstop inside 10 (на 10 Вт). Кабель рассчитан на подключению к электросети, соответствующей евростандартам, чем и определяется конструкция вилки, рассчитанной на подключение не только к «нулю» и «фазе», но и к заземлению. Напряжение в сети может быть стандартным для постсоветских стран: 220-240 В, частота тока – 50 Гц.

Что касается температурных условий работы, то здесь ограничений нет: изделие сохраняет свои характеристики и при морозе -50, и при жаре 50°С, т.е. практически в любую погоду, а монтировать его можно даже зимой, при морозе до -15°С.

Чтобы изделие сохраняло свои свойства и не представляло опасности для людей, нужно придерживаться техники безопасности, к которой можно отнести несколько основных пунктов:

• должны соблюдаться все нормативные параметры работы кабеля (температуры, напряжение сети и пр.);
• поверхность, на которую он будет монтироваться, нужно подготовить таким образом, чтобы она не являлась травмирующей для оболочки кабеля (никаких острых углов и кромок, строительной грязи и пр.);
• нежелательно изгибать кабель под острым углом, а изгиб одной секции под прямым углом допускается не более одного раза;
• изделие не рассчитано на физические нагрузки вроде натяжения и пр.;
• нельзя самостоятельно удлинять или укорачивать кабель;
• лучше держать его подальше от сварочных и прочих работ, которые могут привести к его случайному повреждению.

Правила монтажа

Саморегулирующий греющий кабель может монтироваться двумя способами: вводиться внутрь трубы либо, если это невозможно, крепится на нее снаружи. Понятно, что внутреннее расположение – это меньшие затраты энергии, благодаря отсутствию контакта с окружающей средой. Но если трубопровод уже собран, этот вариант монтажа невозможен. Тогда кабель монтируется на внешнюю поверхность трубы, под теплоизоляцию. Он может крепиться к ней как в распрямленном виде, так и навиваться на нее по спирали, что позволяет равномернее нагревать трубу. Но в этом случае его требуется больше.

Греющий кабель внутри трубы монтируется с помощью тройника, в два отверстия которого вставляются трубы, а в третье – сальниковый узел, через который и вводится изделие. При этом электрический провод остается снаружи. Здесь возможны варианты прямого входа (труба не делает поворота), под прямым углом (в месте состыковки двух труб под углом 90%) или под другим удобным углом. Все зависит от типа используемого тройника.

Внешний монтаж производится таким образом, чтобы изгиб кабеля не превышал допустимый показатель: минимальный радиус изгиба составляет 35 мм. Установочный провод при этом должен быть снаружи теплоизоляции, а нагревающая часть – под ней.

Минимальная толщина теплоизолятора – 20 мм, при этом чем он толще, тем лучше эффект.

Солидный производитель

Многие интересуются, где купить греющий кабель внутри трубы. Хороший выбор – продукция компании «Специальные системы и технологии», или «ССТ», которая работает на рынке электрообгревательногого оборудования уже почти четверть века и является одним из крупнейших мировых производителей в этой отрасли. Ассортимент «ССТ» очень широк – это устройства для интерьера и экстерьера жилых и промышленных зданий, вроде теплых полов, систем против обледенения фасадов, лестничных пролетов и пр.. Продукция компании представлена, помимо РФ, в четырех десятках стран мира. Клиентам обеспечивается качественные и своевременные техподдержка и сервис.

Необходимо отметить, что данная модель греющего кабеля – это готовое решение из коробки. Есть и более дешевые саморегулируюшие греющие кабели, но как правило, это просто кусок провода, который отрезают на рынке по метражу, с которым необходимо будет еще повозиться: необходимо установить концевую муфту и розетку, используя термоусадку. Такие соединения, выполненные в домашних условиях, не всегда являются надежными и безопасными. Учитывая, что труба будет находится в воде (питьевой!), при непрофессиональной сборке подобных кабелей, купленных на рынке, есть вероятность получить удар электрическим током.

Готовые комплекты FreezStop Inside можно использовать сразу же после покупки, не производя дополнительных действий. Все соединения надежны, так как производятся в условиях завода при многократном контроле качества на каждом участке сборки кабелей. Еще один немаловажный момент, FreezStop Inside имеет документы, разрешающие использовать кабель в питьевом водоснабжении. Покупая дешевый кабель на рынке, вряд ли кто-то предоставит Вам подобный документ. К тому же, FreezStop Inside является торговой маркой известной и крупной компании «Специальные системы и технологии», которая является одним из мировых! лидеров производства систем электрического обогрева бытового и промышленного назначения.
