Фильтр скважинный для обсадных труб из НПВХ

Также в наличии имеются:

1. фильтр с металлической сеткой галунного плетения 125х5,0х2070/3070
2. щелевой фильтр ПВХ
3. cкважинный фильтр с фильтрующим элементом из волокнисто-пористого ПВД

Устойчивая работа и производительность скважин напрямую зависит от устройства водоприемного элемента. В водоносных породах, которые представлены неустойчивыми, полускальными и скальными породами, а также в рыхлых видах пород — галечниковых, гравелистых, песках и песчаных грунтах — водоприемная часть должна быть оборудована фильтрами.

Эффективный фильтр должен отвечать следующим требованиям:

• обеспечивать доступ воды в скважину, при этом надежно защищая её от обрушений водовмещающих пород и пескования;
• в скважинах, используемых для питьевого водоснабжения, фильтр должен способствовать сохранению качества воды;
• материал изделия должен быть устойчив к коррозии;
• быть прочным, что позволит воспринимать давление фильтрационного потока, горное давление и противостоять истиранию (абразивному) частицами породы;
• конструкция устройства обязана быть технологична в изготовлении и применима в широком диапазоне гидрогеологических условий;
• кроме того, она должна обладать хорошими технико-экономическими показателями.

Всем перечисленным выше требованиям соответствует фильтр скважинный из НПВХ, предлагаемый нами.

Преимущества фильтров из НПВХ:

• материал не подвержен коррозии и имеет длительный срок службы;
• у НПВХ низкий удельный вес, а значит, он лёгок в транспортировке и установке;
• данный материал обладает гладкой поверхностью, что предотвращает образование налета и даёт преимущество с точки зрения гидравлики;
• НПВХ – перерабатываемый материал, а значит, он сохраняет природные ресурсы и не загрязняет окружающую среду;
• обсадные трубы и фильтры из НПВХ изготавливаются из непластифицированного (твердого) поливинилхлорида и обладают повышенной прочностью;
• этот материал не обрастает солями жёсткости.

Технология производства фильтра

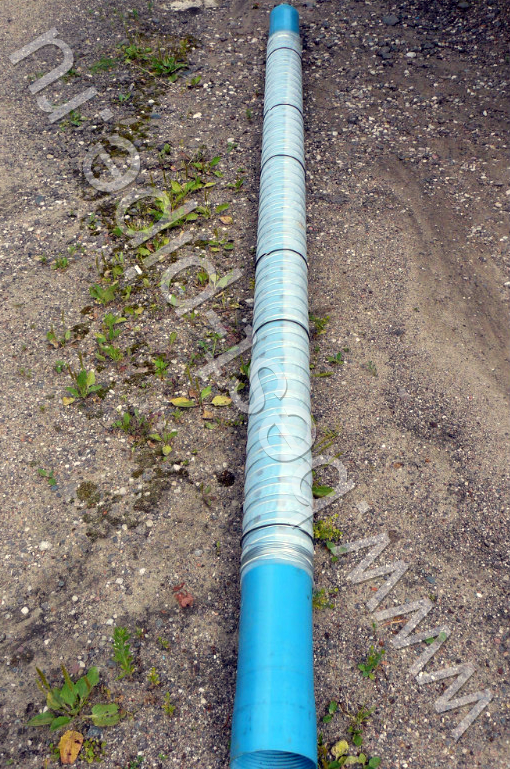

При изготовлении фильтра на песок применяется обсадная труба НПВХ габаритами 125х5,0х3070 мм, где 125 мм – наружный диаметр трубы, 5,0 мм – толщина стенки, а 3070 мм – длина.

С двух сторон имеется трапецеидальная резьба – наружная и внутренняя.

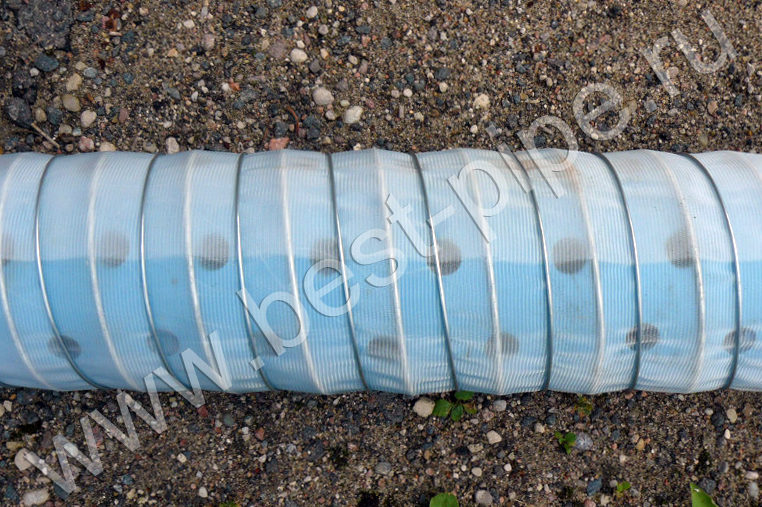

1. В трубе в шахматном порядке просверливаются отверстия с диаметром 17мм (400 шт.);
2. После этого происходит намотка четырёхмиллиметровой нержавеющей проволоки (применяется для повышения пропускной способности фильтра, так как фильтрующая сетка не будет прилипать к трубе);

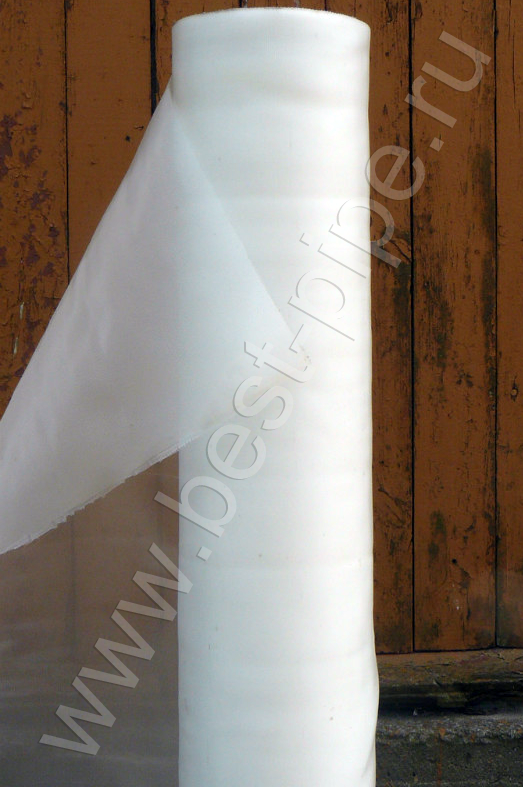

3. Далее происходит намотка сетки (синтетической) галунного плетения П64;

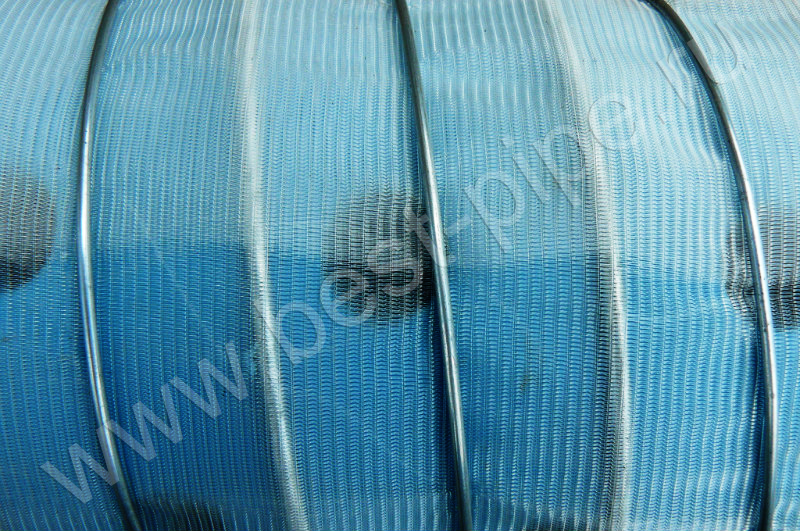

4. Сверху фильтрующей сетки наматывается трёхмиллиметровая нержавеющая проволока (для надёжной фиксации фильтра).

Основные характеристики фильтра на песок:

• длина активной фильтрующей части – 2270 мм;
• скважность фильтра – от 25% до 30% (400 отверстий, диаметр 17 мм);
• высота отстойника (отступ от фильтрующего элемента до нижнего края трубы) – 400 мм;

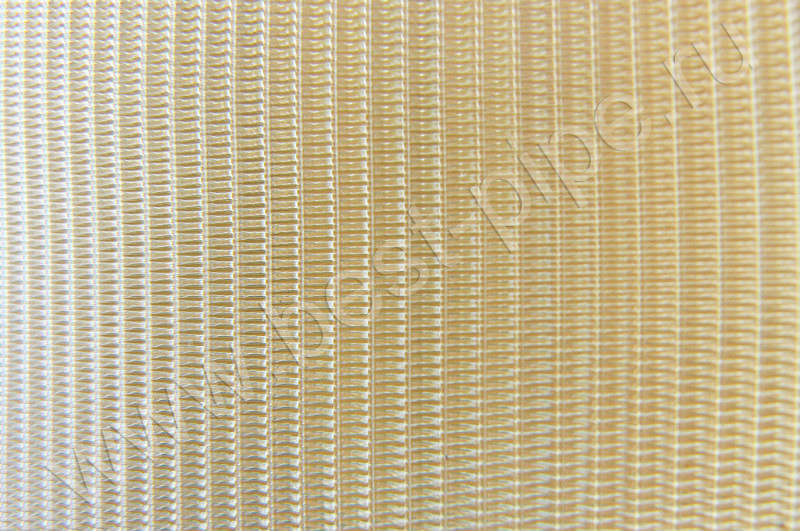

• фильтрующая сетка – синтетическая сетка из полимеров, галунного плетения П64 (для пылеватых и мелкозернистых);
• фильтр подходит для использования совместно с обсадными трубами из НПВХ;
• резьба трапецеидальная.
