Автоматический сливной клапан ISK G1/2 Вихорек (Россия)

Автоматический сливной клапан для скважин и колодцев ISK G1/2 Вихорек (Россия)

Клапан ISK G1/2 является российским аналогом автоматического сливного клапана DEBE G15 (Швеция).

Принцип работы и конструкция данных клапанов аналогичны.

Алгоритм работы устройства ISK G1/2 Вихорек максимально прост. После отключения насосного оборудования давление в трубе начинает снижаться. В тот момент, когда значение давления падает ниже отметки в 0,5 атм., сливной клапан открывается и спускает жидкость из трубы обратно в скважину. При запуске насоса давление увеличивается и опять запирает клапан.

Конструкция устройства

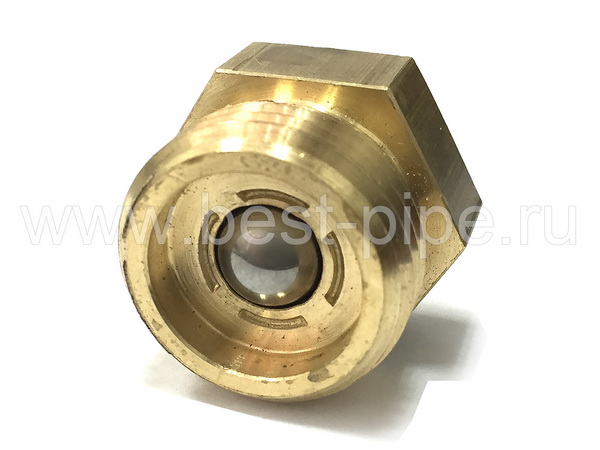

Автоматический сливной клапан ISK G1/2 "Вихорек-Л" представляет собой латунный корпус (подключение: наружная резьба 1/2"), внутри которого размещен стальной шарик, подпираемый пружиной. При закрытом положении (при наличии давления в системе выше 1,0 атм.) шарик упирается в резиновое уплотнение, тем самым закрывая отверстие для слива воды.

Если давление жидкости в системе снижается, шарик "выдавливается" пружиной из отверстия, открывая таким образом отверстие для слива.

Монтаж сливного клапана Вихорек

Устройство монтируется на водододъемной трубе на уровне ниже глубины промерзания земли (для московского региона 1,4-1,5 м.). Если используется скважинный адаптер, клапан монтируется под ним.

Для корректной работы автоматического клапана перепад высот между клапаном и самой высокой точкой трубопровода, из которого сливается вода, не должен превышать 10 м. (10 м. водяного столба = 1,0 атм. - при таком давлении в системе клапан будет закрыт). Для беспрепятственного слива воды из трубопровода необходим небольшой уклон от дома в сторону скважины/колодца.

Видео работы автоматического сливного клапана ISK
