Монтаж трубопроводов КОРСИС

Трубы КОРСИС можно легко и быстро соединить в раструб или с помощью муфты и специальных уплотнительных колец.
Внутренний диаметр раструба/муфты должен соответствовать внешнему диаметру трубы с допусками, предусмотренными
нормативной документацией.
Раструб или муфта имеют достаточную длину, которая позволяет вставить трубу внутрь на глубину трех шагов профиля с
каждой стороны для обеспечения жесткости и соосности системы. В муфтовом соединении допускается угловое смеще-
ние труб относительно друг друга. Максимально допустимое угловое смещение в муфтовом соединении труб КОРСИС
составляет:
2° для DN < 315 мм
1,5° для 315 мм ≤ DN ≤ 630 мм
1° для DN > 630 мм
Уплотнительные каучуковые кольца специальной конструкции устанавливаются между ребрами, причем уплотняющий про-
филь («язычок») резинового кольца должен быть направлен в сторону, противоположную направлению ввода трубы КОР-
СИС.

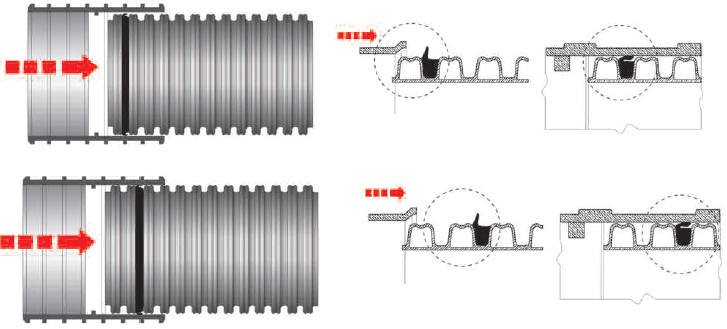

Соединение труб Корсис

Уплотнительное каучуковое кольцо устанавливается в первом от торца углублении профиля для труб диаметром 250-1200
мм, для диаметров 110-200 мм – во втором от торца углублении. Края трубы, муфты и уплотнительные кольца при мон-
таже должны быть абсолютно чистыми.

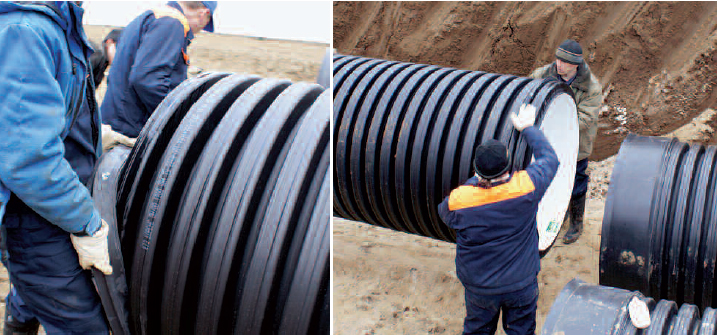

Установка уплотнительного кольца

Прежде, чем устанавливать муфту, необходимо покрыть наружную поверхность трубы и внутреннюю поверхность муфты
силиконовой водоотталкивающей смазкой.

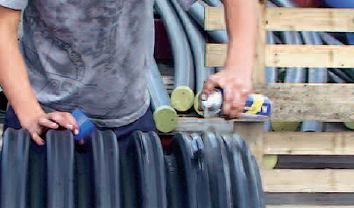

Обработка места под установку уплотнительного кольца

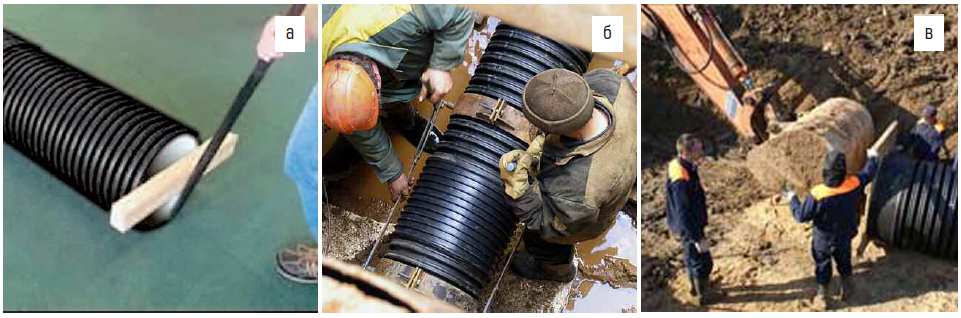

Установка соединительной муфты (ввод в раструб) осуществляется с постоянным и одинаково распределенным усилием, вручную для малых диаметров, или при помощи специальных приспособлений (а – рычага, б – лебедочного механизма, в – ковша экскаватора)

Способы монтажа труб Корсис

Кроме обеспечения герметичности системы, подтвержденной лабораторными испытаниями, направленное наружу положение «язычка» каучукового кольца гарантирует стойкость к просачиванию грунтовых вод внутрь трубы.

При необходимости обрезать трубу в размер можно при помощи пилы с мелкими зубьями. Разрез вести перпендикулярно к продольной оси трубы по впадине между двумя ребрами двухслойной трубы так, чтобы в результате иметь ровный край. Место резки рекомендуется зачистить и выровнять для обеспечения минимального зазора при соединении труб в муфте. Не удаленная стружка может стать причиной потенциального скопления твердых включений транспортируемого потока. Нарезать фаску на отрезанном конце труб не требуется. Остатки труб с ровными зачищенными торцами также могут быть соединены между собой при помощи муфт.

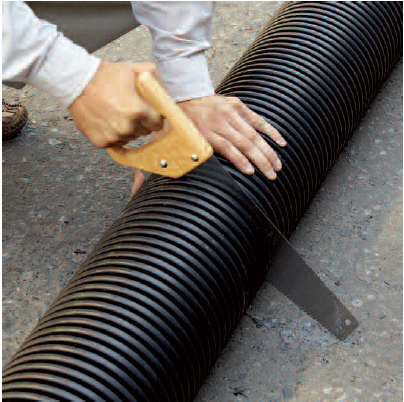

Резка труб Корсис пилой
