Монтаж труб Спиролайн

Технология свинчивания труб СПИРОЛАЙН

На стройплощадку трубы СПИРОЛАЙН поступают с готовыми внутренними и наружными винтовыми выступами.

В подготовленную траншею укладывается первая труба (далее труба "А") внутренней резьбой в направлении монтажа.

Далее на гибких чалках подводится вторая труба (далее труба "Б") с уклоном от горизонтали в сторону первой трубы.

Затем первый выступ наружной резьбы трубы Б заводится в паз внутренней резьбы трубы А. После этого труба Б опускается в траншею.

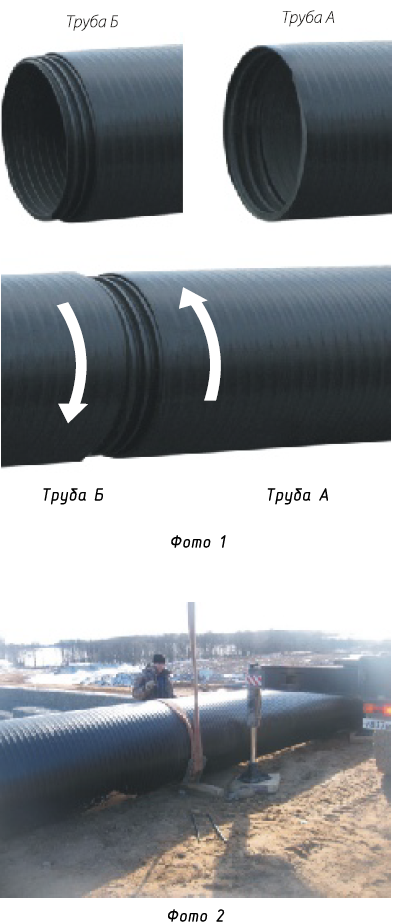

Таким образом, трубы подготовлены к винтовому соеднению: первый виток наружной резьбы трубы Б находится во внутренней резьбе трубы А. В момент вращения наружный виток трубы Б пойдет по направляющим внутренней резьбы трубы А (Фото 1)

Вращение трубы Б осуществляется с помощью гибких чалок и подъемного механизма (экскаватор, кран) или с помощью приспособления, изображенного на фото 2.

Для начала вращения гибкая чалка заводится на петлю вокруг трубы Б посередине или ближе к концу. Затем свободный длинный конец чалки оборачивается вокруг трубы два раза, прикрепляется к крюку крана или к ковшу экскаватора и тянется вверх. Таким образом, труба Б вращается вокруг своей оси и ввинчивается в трубу А.

После свинчивания стыковой шов проваривается ручным экструдером внутри и/или снаружи соединения с обеих сторон. Проваренный таким способом шов обеспечивает водо- и песконепроницаемость.

Альтернативный способ герметизации винтового соединения – термоусадочная или электросварная лента.

Технология монтажа труб СПИРОЛАЙН качественно улучшает технологию труда, сокращает временные и материальные затраты, бережет дорогостоящие трудовые ресурсы.
