Канализационные трубы FDplast

Двухслойные профилированные трубы из полиэтилена ФД-пласт используются для строительства наружных систем водоотведения, канализации и отвода дождевых осадков и грунтовых вод.

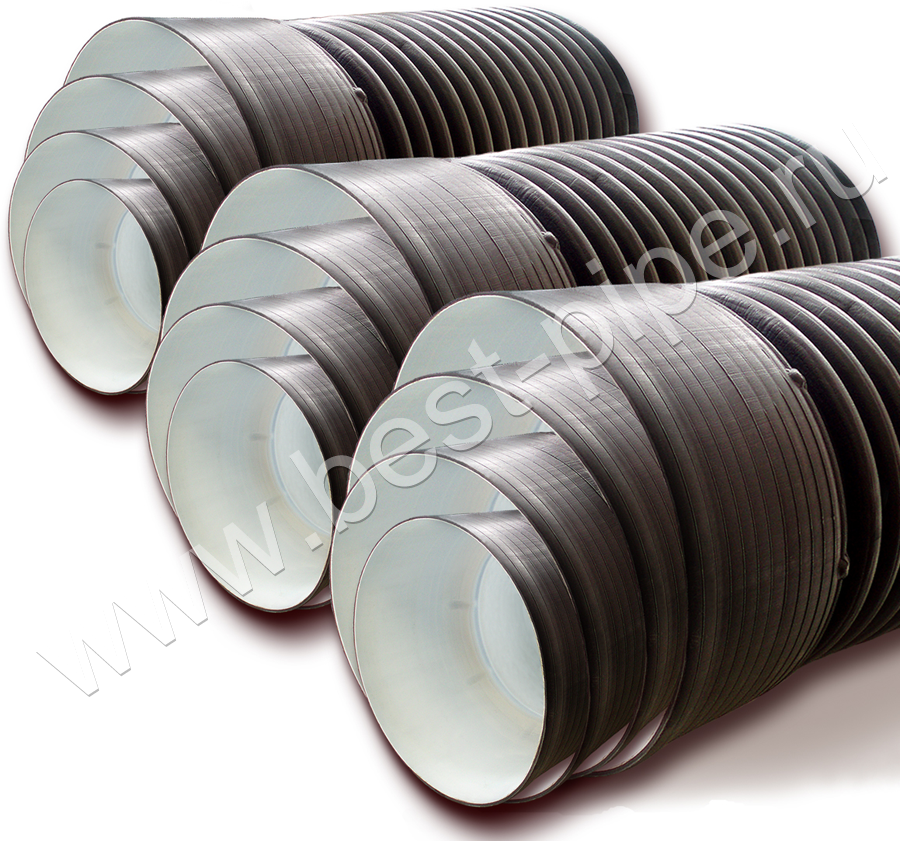

Гофрированные трубы ФД-пласт

Гофрированные трубы ФД-пласт обладают высокими показателями кольцевой жесткости (выпускаются в 2 типах жесткости SN4 и SN8), при этом монтаж системы может проходить на глубине до 15 метров. Трубы изготавливаются методом соэкструзии двух стенок, внутренняя стенка гладкая, наружная – гофрированная. Благодаря такой структуре предотвращается зарастание внутреннего проходного отверстия и обеспечивается устойчивость к внешним нагрузкам.

Диаметральный ряд составляют трубы 200, 250, 300, 400, 500, 600 и 800 мм по внутреннему диаметру.

Гофрированные трубы ФД-пласт

Трубы монтируются в открытые траншеи, а также методами, используемыми при бестраншейной прокладке. Переходы осуществляются с помощью железобетонных колодцев.

Для производства гофрированных труб «ФД-пласт» используется полиэтилен низкого давления (HDPE).

Трубы, изготовленные методом соэкструзии двух стенок, внутренней гладкой, а внешней – гофрированной, применяются в составе канализации и трубопроводов, транспортирующих воду при температуре tо ≤ +60оС (tо ≤+100оС при кратковременных залповых сбросах), а также других жидких и газообразных веществ, не оказывающих разрушительного влияния на материал трубопровода. Замерзание жидкости внутри трубопровода необходимо предотвращать. Данный вид труб не предназначен для использования в трубопроводах, работающих под давлением (жидкости и газ).

Монтаж

Монтаж безнапорного самотечного трубопровода из гофрированных двухслойных труб ФД-пласт следует производить при температуре наружного воздуха не ниже минус 15 °С. Траншея перед началом монтажа должна быть предварительно подготовлена.

Двухслойные гофрированные трубы раскладываются на бровке траншеи, раструбом против уклона. Монтаж трубопровода выполняется на дне траншеи. Перед началом монтажа внутренняя поверхность раструба и гладкий конец другой трубы очищаются от грязи.

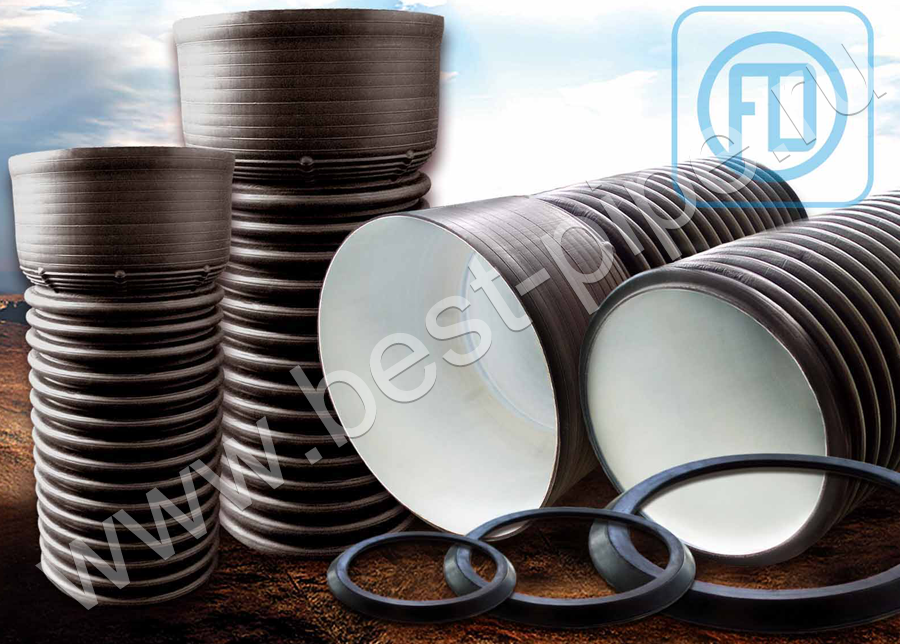

Гофрированные двухслойные трубы ФД-пласт соединяются в соответствии с требованиями СП 40-102-2000 и ТР 170-05. Соединение гофрированных двухслойных труб осуществляется с помощью раструба. Раструбное соединение труб предусматривает применение уплотнительных колец. Уплотнительное резиновое кольцо устанавливается в паз второго гофра, причем уплотняющий профиль должен быть направлен в сторону, противоположную направлению ввода трубы в раструб.

Для того чтобы раструб оделся на резинку равномерно со всех сторон, необходимо применять лебедки. На трубу с раструбом и свободный конец одеваются 2 фиксирующих ремня. Лебедки одним концом крепятся за фиксирующий ремень, закрепленный на трубе с раструбов, а второй конец лебедки крепят на ремень, закрепленный на трубе с резинкой. Вторую лебедку прикрепляют параллельно первой. Затем лебедки плавно и равномерно начинают натягивать. При этом раструб одевается на резинку равномерно со всех сторон, и соединение получается абсолютно герметичное.

Края трубы и уплотнительные кольца при монтаже должны быть абсолютно чистыми.

Монтаж гофрированных труб ФД-Пласт

Соединение гофрированных двухслойных труб ФД-пласт с трубами из других материалов (чугуна, асбестоцемента, железобетона, керамики) может осуществляться традиционными методами (с помощью фланцев, муфт и железобетонных колодцев).

Соединение гофрированных двухслойных труб также можно осуществлять с помощью сварки встык по ГОСТ 16310-80. При сварке используются те же сварочные машины, что и при сварке обычных полиэтиленовых труб. Сварка встык состоит из подогрева и пластификации поверхности соединяемых элементов при помощи нагревательной панели. После нагрева стыковых поверхностей панель убирается, трубы сдвигаются, с силой сжимаются на время до полного охлаждения. Этот метод обеспечивает прочность соединения, равную прочности трубы. Рекомендуемый режим сварки труб ФД-пласт приведен в таблице ниже.

№ п/п Операция Продолжительность, с
1 Предварительный нагрев t1 — до образования грата высотой (0,5+0,1·t), мм
2 Нагрев t2 — 15·t, с
3 Технологическая пауза (удаление нагрева) t3≤3+0,01·Di, c
4 Достижения давления (сварки) t4<3+0,03·Di, c
5 Сварка t5>3+t, c
6 Охлаждение t— зависит от толщины стенки и внешней температуры

Фотогалерея

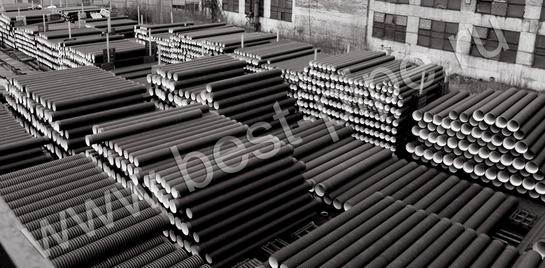

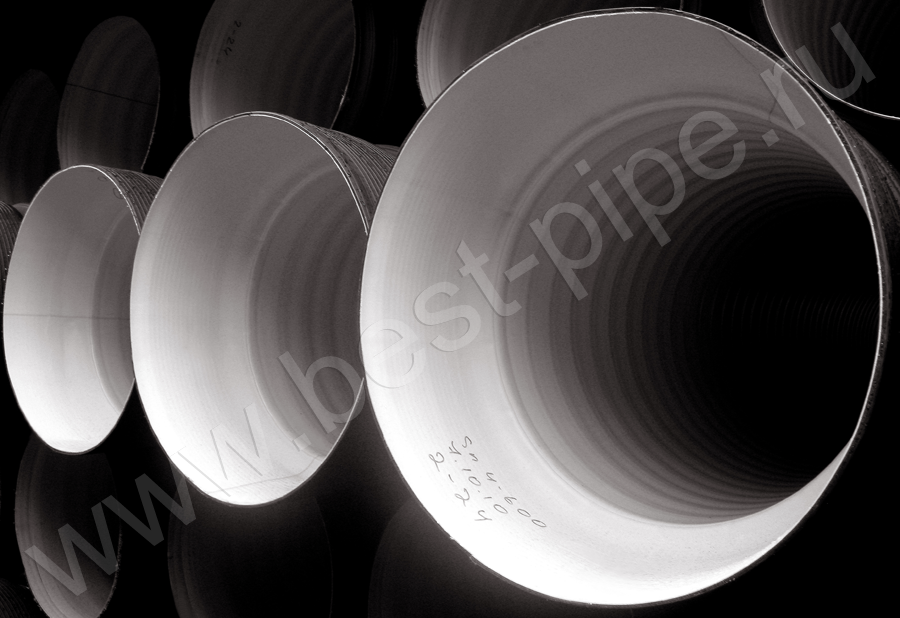

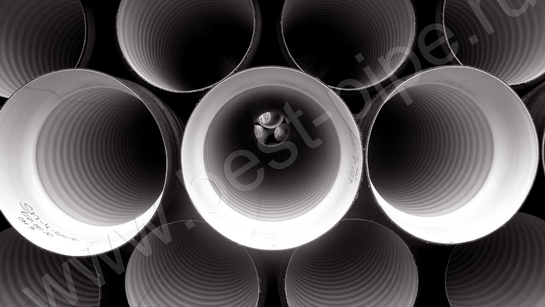

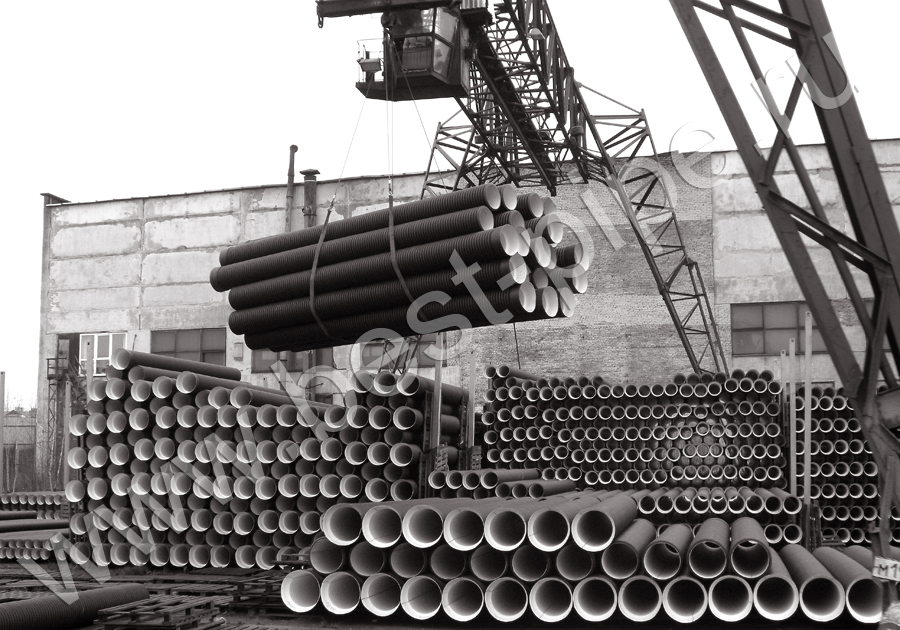

Двухслойные трубы ФД-пласт Двухслойные трубы ФД-пласт Двухслойные трубы ФД-пласт Двухслойные трубы ФД-пласт
