Гибкие гофрированные дренажные трубы «РУВИНИЛ»

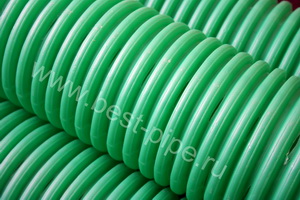

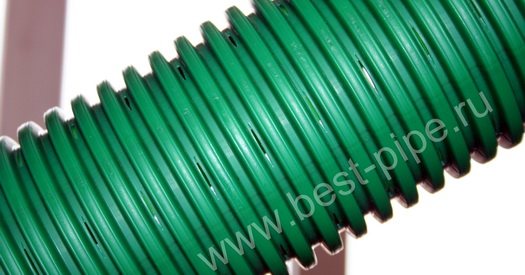

Дренажные трубы Рувинил — гофрированные перфорированные трубы с рёбрами жёсткости и большим количеством рациональных мелких отверстий, располагающихся во впадине волны (гофры). Рёбра жёсткости позволяют равномерно распределять давление грунта по всей длине трубы и воспринимать дополнительно возникающие нагрузки. Данные трубы предназначены для укладки на глубину от 0,7 до 6 метров.
Наличие большого количества оптимально расположенных мелких отверстий специального профиля по всей длине трубы способствует более быстрому сбору, пропуску и отводу излишней воды с участка. Благодаря малому весу – (бухта длиной 50 метров и оптимальным диаметром 110 мм. весит всего 25 кг.) – монтаж и транспортировка осуществляются без особых проблем.
Так же одно из преимуществ этих труб состоит в высокой коррозийной стойкости в агрессивных грунтовых водах. Срок службы дренажной системы из полимеров при правильной эксплуатации составляет 50 и более лет. Эффективный дренаж не позволяет грунтовым водам подняться слишком высоко к основанию дома, предохраняет здание от повреждений, связанных с повышенной влажностью, образованием плесени и мерзлотой. Если требуется , чтобы дренаж работал в холодный период года, его следует закладывать на превышающую глубину промерзания грунта. По мнению специалистов для средней полосы России дренаж необходим практически всегда.
Прайс-лист на дренажные трубы Рувинил
Трубы одностенные дренажные из ПНД | |||||
---|---|---|---|---|---|
Артикул | Наименование | Примечание | Ед. изм. | Упак. | Цена, руб. |
одностенная без фильтра | |||||
Т1-ДР0-050 | Труба одностенная ПНД 50/40мм дренажная | черная | м | 100 | 31,76 |
Т1-ДР0-063 | Труба одностенная ПНД 63/52мм дренажная | черная | м | 50 | 42,16 |
Т1-ДР0-063 | Труба одностенная ПНД 63/52мм дренажная | черная | м | 100 | 42,16 |
Т1-ДР0-090 | Труба одностенная ПНД 90/77мм дренажная | черная | м | 50 | 58,91 |
Т1-ДР0-090 | Труба одностенная ПНД 90/77мм дренажная | черная | м | 100 | 58,91 |
Т1-ДР0-110 | Труба одностенная ПНД 110/95,2мм дренажная | черная | м | 50 | 73,92 |
Т1-ДР0-110 | Труба одностенная ПНД 110/95,2мм дренажная | черная | м | 100 | 73,92 |
Т1-ДР0-125 | Труба одностенная ПНД 125/110мм дренажная | черная | м | 50 | 107,42 |
Т1-ДР0-160 | Труба одностенная ПНД 160/141,6мм дренажная | черная | м | 50 | 139,76 |
Т1-ДР0-200 | Труба одностенная ПНД 200/180мм дренажная | черная | м | 40 | 196,35 |
одностенная с фильтром | |||||
Т1-ДР0-050Ф | Труба одностенная ПНД 50/40мм дренаж. с фильтром | зеленая | м | 100 | 44,47 |
Т1-ДР0-063Ф | Труба одностенная ПНД 63/52мм дренаж. с фильтром | зеленая | м | 50 | 57,17 |
Т1-ДР0-063Ф | Труба одностенная ПНД 63/52мм дренаж. с фильтром | зеленая | м | 100 | 57,17 |
Т1-ДР0-090Ф | Труба одностенная ПНД 90/77мм дренаж. с фильтром | зеленая | м | 50 | 76,23 |
Т1-ДР0-090Ф | Труба одностенная ПНД 90/77мм дренаж. с фильтром | зеленая | м | 100 | 76,23 |
Т1-ДР0-110Ф | Труба одностенная ПНД 110/95,2мм дренаж. с фильтром | зеленая | м | 50 | 85,82 |
Т1-ДР0-110Ф | Труба одностенная ПНД 110/95,2мм дренаж. с фильтром | зеленая | м | 100 | 85,82 |
Т1-ДР0-125Ф | Труба одностенная ПНД 125/110мм дренаж. с фильтром | зеленая | м | 50 | 138,60 |
Т1-ДР0-160Ф | Труба одностенная ПНД 160/141,6мм дренаж. с фильтром | зеленая | м | 50 | 173,25 |
Т1-ДР0-200Ф | Труба одностенная ПНД 200/180мм дренаж. с фильтром | зеленая | м | 40 | 242,55 |
Трубы двустенные дренажные из ПНД | |||||
Артикул | Наименование | Примечание | Ед .изм. | Упак. | Цена руб. |
двустенная без фильтра | |||||
Т2-ДР0-110(50) | Труба двустеннаяПНД/ПНД 110/93,8 мм дренаж. | м | 50 | 92,61 | |
двустенная с фильтра | |||||
Т2-ДР0-110Ф(50) | Труба двустенная ПНД/ПНД 110/93,8 мм дренаж. С фильтром | м | 50 | 117,50 |
Дренажные трубы «РУВИНИЛ» упакованы в компактные бухты. Выбор внутреннего диаметра дренажных труб зависит от осушаемой площади. Чем больше внутренний диаметр трубы, тем выше её пропускная способность.

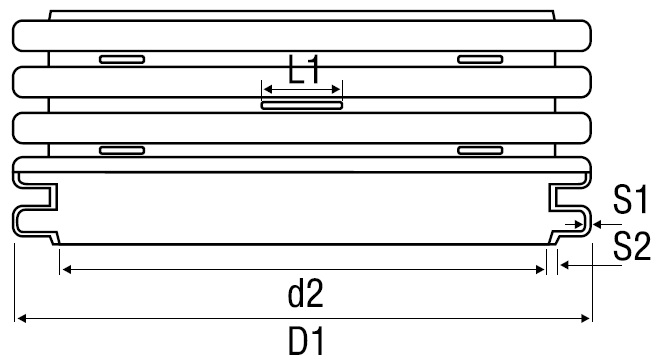

Номинал | Внешний D1, мм | Внутренний d2, мм | S1, мм | S2, мм | Длина перфорации, L1, мм | Количество перфораций, M | Вес, г/м |
---|---|---|---|---|---|---|---|
50 | 50 (+0,2/-0) | 40 | 0,9 | 1 | 10 | 318 | 180 |
63 | 63,4 (+0,2/-0) | 52 | 1,2 | 1,2 | 15 | 327 | 250 |
90 | 91 (+0,2/-0) | 77 | 0,7 | 1,4 | 17 | 258 | 350 |
110 | 111,6 (+0,2/-0) | 95,2 | 0,75 | 1,5 | 20 | 255 | 450 |
125 | 126,6 (+0,2/-0) | 110 | 1,2 | 1,9 | 20 | 213 | 650 |
160 | 162,3 (+0,2/-0) | 141,6 | 1 | 1,7 | 19 | 165 | 850 |
200 | 1 202,7 (+0,2/-0) | 180 | 1,4 | 2,1 | 18 | 159 | 1 100 |
Наружный/внутренний диаметр, мм | Морозостойкость ГОСТ 16783-71 | Овальность под воздействием удельной статической нагрузки (0,014Мпа), % | Нагрузка на поперечное сжатие, Н (при деформации трубы на 10%) | Класс жёсткости одностенных труб | Класс жёсткости двустенных труб |
---|---|---|---|---|---|
50/40 | -40°С | 0 | 700 | SN 6 | SN 8 |
63/52 | -40°С | 0 | 550 | SN 6 | SN 8 |
90/77 | -40°С | 6 | 600 | SN 6 | SN 8 |
110/95,2 | -40°С | 3 | 500 | SN 6 | SN 8 |
125/110 | -40°С | 3 | 500 | SN 6 | SN 8 |
160/141,6 | -40°С | 5 | 650 | SN 6 | SN 8 |
200/180 | -40°С | 7 | 300 | SN 6 | SN 8 |
Материал | Полиэтилен | |
Технические условия | ТУ 2248 - 002 - 18669258 - 2006 | |
Перфорация | 360° | |
Геотекстиль | TYPAR, SF-27 | |
Температура эксплуатации | от –40°С до + 90°С | |
Цвет | зелёный RAL 6029, чёрный - RAL 9011 | |
Минимальный радиус изгиба | 8 диаметров |
Рекомендации по укладке дренажных труб
Для обеспечения эффективной работы дренажной системы следует тщательно сделать выбор:
- диаметра трубы;
- типа труб (с геотекстилем, без геотекстиля);
- глубину заложения труб;
- угол наклона труб.
Выбор внутреннего диаметра дренажных труб зависит от осушаемой площади. Чем больше внутренний диаметр трубы, тем выше её пропускная способность. Дренаж с геотекстилем обычно применяется в песчаных и смешанных
грунтах, а в крупнозернистых грунтах можно использовать трубу без геотекстиля.

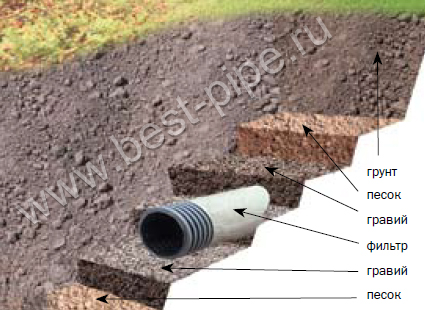

Обычно в специально вырытые траншеи глубиной 0,8 – 1,8 м засыпается слой крупного песка и щебня высотой примерно 15 – 20 см, который тщательно утрамбовывают. Ширина траншеи по дну равна наружному диаметру трубы плюс 30 – 40 см. В поперечном сечении траншея может иметь прямоугольное либо трапецевидное очертание. Дно траншеи не должно содержать твердых комков, кирпича, камня,строительных отходов, которые могут продавить нижнюю стенку уложенной на них трубы.
Минимальный уклон дренажной трубы в сторону дренажного колодца или естественного водотока по строительным нормам составляет:
- 3 мм на 1 погонный метр в глинистых и суглинистых грунтах;
- 5 мм на 1 погонный метр – в песчаных.
Часто на практике для хорошего стока воды делают уклон 10 мм на 1 пог. м. При этом скорость потока воды не должна быть высокой (не более 1 метра в секунду).
